NTN UEL209-111D1軸承代號說明
U
E
L
2
0
9
-
1
1
1
D
1
UEL：寬內圈，鎖圈帶拋油環
2：系列：輕型承重
09：內徑系列：45 mm 系列
-：內徑分隔符
111：內徑：1.6875 in
D1：帶油槽油孔，可再潤滑
UEL：
寬內圈，鎖圈帶拋油環
2：
系列：輕型承重
09：
內徑系列：45 mm 系列
-：
內徑分隔符
111：
內徑：1.6875 in
D1：
帶油槽油孔，可再潤滑
NTN UEL209-111D1軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 3500轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 標準 |
| 結構 | 單列 |
| 鎖緊裝置 | 偏心鎖緊套 |
| 鎖緊裝置型號 | EL209-111 |
| 潤滑方式 | 可再潤滑 |
| 鎖緊套型號 | EL209-111W3 |
| 基礎外圈型號 | 209 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 4600 lbf 20400 N 20.40 kN |
| 基本額定動載荷 | 7300 lbf 32500 N 32.50 kN |
| 附件 | 雙面密封 |
| 重量 | 2.101 lb 0.953 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN UEL209-111D1軸承尺寸規格
| 帶偏心鎖緊套的外球面軸承，寬外圈 - 球面外圈 - 尺寸 | |
| d | 1-11/16 in 42.863 mm |
| D | 3.3465 in 85.000 mm |
| C | 0.8661 in 22.000 mm |
| B | 1.6850 in 42.800 mm |
| B1 | 2.2165 in 56.300 mm |
| r | 0.0591 in 1.500 mm |
| ds | 3/8-24 UNF |
| G | 0.2677 in 6.800 mm |
| d3 | 2.5000 in 63.500 mm |
| B5 | 0.7205 in 18.300 mm |
| S1 | 1.3740 in 34.900 mm |
| S | 0.8425 in 21.400 mm |
| F | 0.1929 in 4.900 mm |

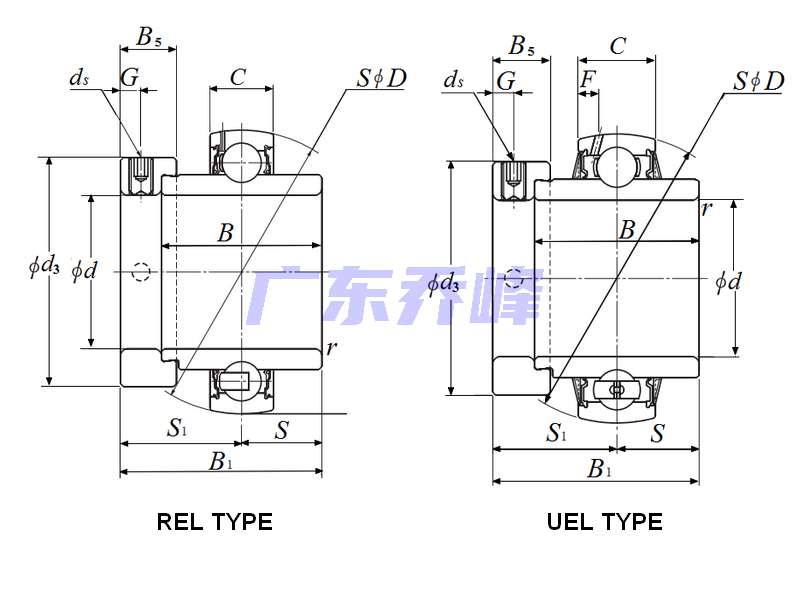

NTN UEL209-111D1軸承尺寸圖
NTN UEL209-111D1軸承相關配件/適用型號
| UELP209-111D1 | 詳細尺寸，d：42.863mm，h：54.00000mm，b：54.000mm，j：146.000mm，2b：106.000mm，r：190.000mm |
| UELPL209-111D1 | 詳細尺寸，d：42.863mm，h：52.40000mm，b：54.000mm，j：146.000mm，2b：104.000mm，r：190.000mm |
| UELUP209-111D1 | 詳細尺寸，d：42.863mm，h：54.20000mm，b：54.000mm，j：90.000mm，2b：108.000mm，r：120.000mm |
| UELHP209-111D1 | 詳細尺寸，d：42.863mm，h：105.00000mm，b：70.000mm，j：146.000mm，2b：158.000mm，r：190.000mm |
| UELFL209-111D1 | 詳細尺寸，d：42.863mm，h：188.00000mm，b：38.000mm，j：148.000mm，r：108.000mm |
| UELFLU209-111D1 | 詳細尺寸，d：42.863mm，h：180.00000mm，b：40.000mm，j：148.500mm，r：111.000mm |
| UELFC209-111D1 | 詳細尺寸，d：42.863mm，c：26.000mm，b：38.000mm，j：132.000mm，r：160.000mm |
| UELF209-111D1 | 詳細尺寸，d：42.863mm，c：56.900mm，b：38.000mm，j：105.000mm，r：137.000mm |
| UELFU209-111D1 | 詳細尺寸，d：42.863mm，c：58.900mm，b：40.000mm，j：105.000mm，r：137.000mm |
| UELT209-111D1 | 詳細尺寸，d：42.863mm，h：117.00000mm，2b：83.000mm，r：145.000mm，r2max：102.000mm |
| UELC209-111D1 | 詳細尺寸，d：42.863mm，h：110.00000mm，b：31.000mm，r：2.500mm |
| EL209-111 | 詳細尺寸，：18.288mm，j：63.500mm，r2max：6.800mm |
