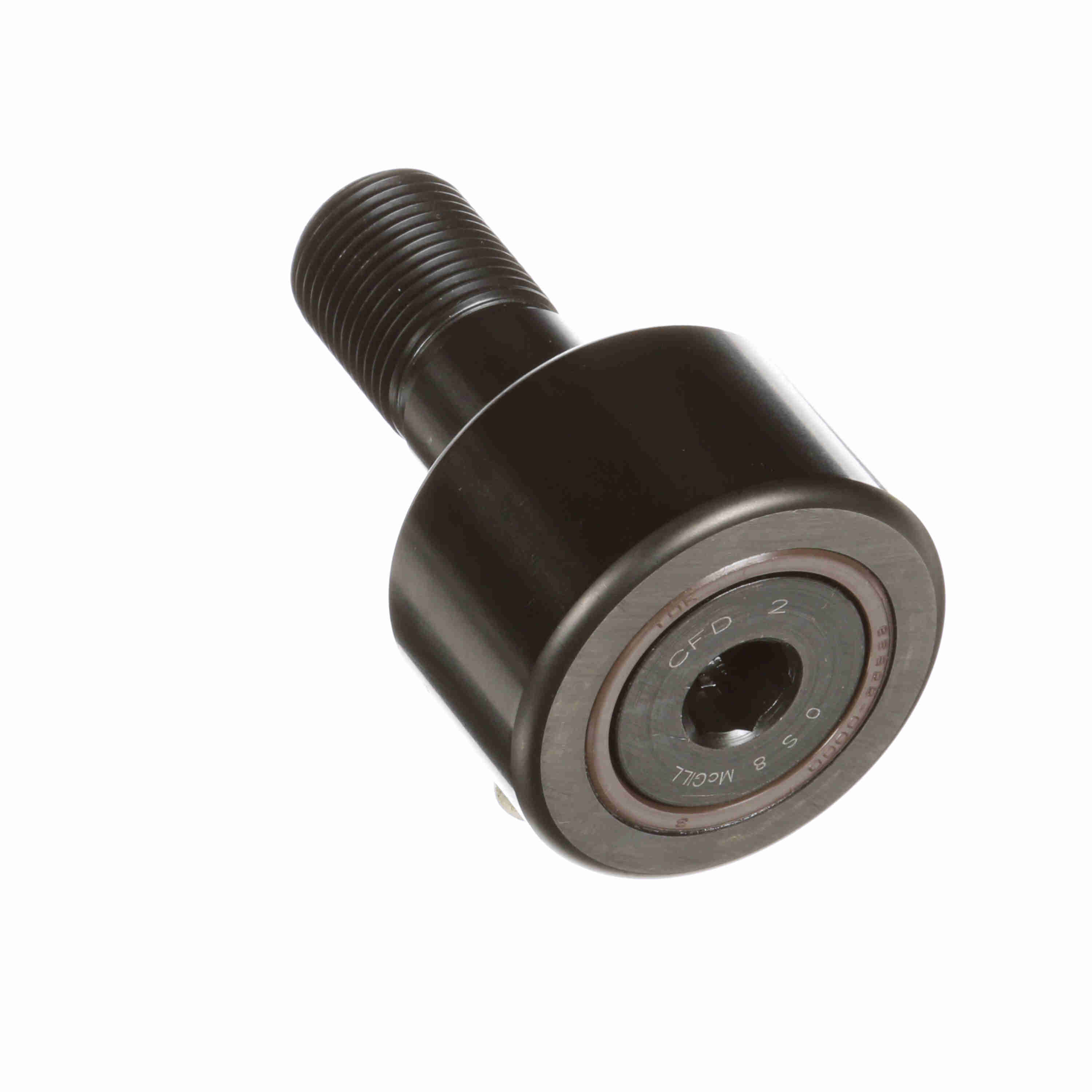

MCGILL CFD2-3/4軸承尺寸、參數與圖紙

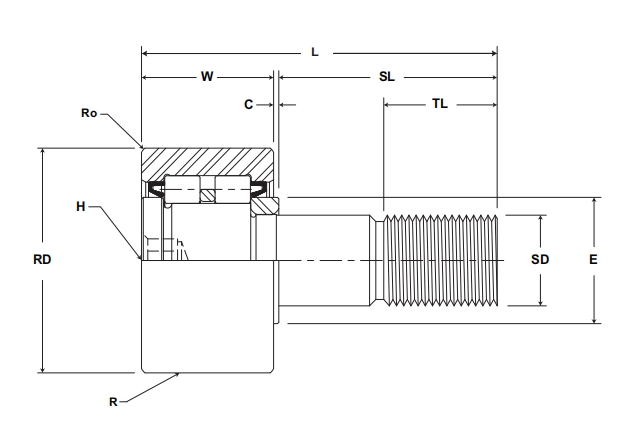

| 基本尺寸 (in) | |
| 滾輪外徑 RD | 2.75 |
| 滾輪外徑公差 | +0/-0.001 |
| 滾輪寬度 W | 1.5 |
| 滾輪寬度公差 | +0/-0.001 |
| 螺柱直徑 SD | 1 |
| 螺柱直徑公差 | +0/-0.001 |
| 螺柱長度 TL | 2.25 |
| 端板加長件 C | 0.03 |
| 球面外圈半徑 R | 圓柱外圈 |
| 安裝尺寸 (in) | |
| 最小螺紋長度 TL | 1.125 |
| 總長度 L | 3.78 |
| 六角孔徑 L | 0.5 |
| 最小凸臺直徑 E | 1.69 |
| 圓角半徑 Ro | 0.09 |
| 外殼孔徑 | 1.0003 |
| 外殼孔徑公差 | +0.0002/-0.0003 |
| 重量 | |
| 2.93 | |
| 載荷 | |
| 滾輪動載荷 | 15000 |
| 滾輪靜載荷 | 10400 |
| 其他參數 | |
| 螺紋類型 | 1-14 |
| 夾緊力矩 in·lb | 2250 |
