NTN A-UC212-205D1軸承代號說明
A
-
U
C
2
1
2
-
2
0
5
D
1
A-：從非鎖定機構側進行潤滑
UC：寬內圈，緊定螺釘式，帶拋油環
2：系列：輕型承重
12：內徑系列：60 mm 系列
-：內徑分隔符
205：內徑：2.3125 in
D1：帶油槽油孔，可再潤滑
A-：
從非鎖定機構側進行潤滑
UC：
寬內圈，緊定螺釘式，帶拋油環
2：
系列：輕型承重
12：
內徑系列：60 mm 系列
-：
內徑分隔符
205：
內徑：2.3125 in
D1：
帶油槽油孔，可再潤滑
NTN A-UC212-205D1軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 黑色氧化物 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 2500轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度等級 | ISO Class 0 |
| 性能 | 標準 |
| 鎖緊裝置 | 緊定螺釘 |
| 潤滑方式 | 可再潤滑 |
| 基礎外圈型號 | 212 |
| 基本額定靜載荷 | 8100 lbf 36000 N 36.00 kN |
| 基本額定動載荷 | 11800 lbf 52500 N 52.50 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN A-UC212-205D1軸承尺寸規格
| 超一流帶緊定螺釘?shù)耐馇蛎孑S承，寬外圈 - 球面外圈 - 尺寸 | |
| d | 2-5/16 in 58.738 mm |
| D | 4.3307 in 110.000 mm |
| C | 1.0630 in 27.000 mm |
| B | 2.5630 in 65.100 mm |
| r | 0.0787 in 2.000 mm |
| ds | 3/8-24 UNF |
| G | 0.3937 in 10.000 mm |
| d4 | 3.0315 in 77.000 mm |
| S1 | 1.5630 in 39.700 mm |
| S | 1.0000 in 25.400 mm |
| F | 0.2441 in 6.200 mm |

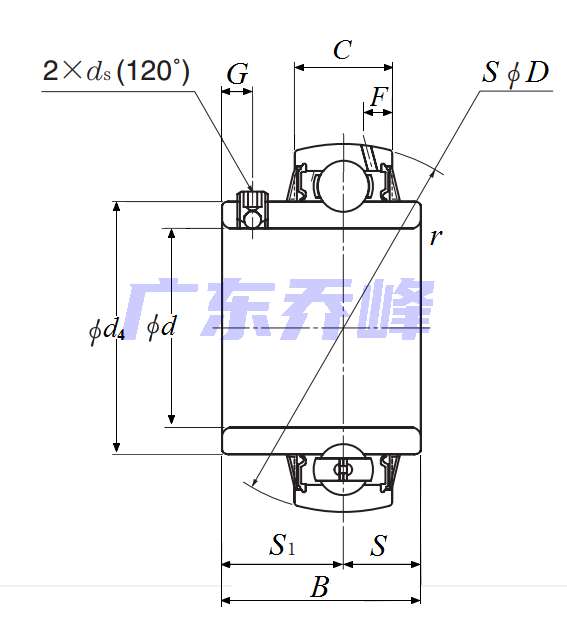

NTN A-UC212-205D1軸承尺寸圖
NTN A-UC212-205D1軸承相關配件/適用型號
| UCP-2.5/16 | 詳細尺寸，d：58.738mm，h：69.90000mm，b：69.900mm，j：188.100mm，2b：138.100mm，r：241.300mm |
| UCPL-2.5/16 | 詳細尺寸，d：58.738mm，h：68.30000mm，b：69.900mm，j：188.100mm，2b：135.700mm，r：241.300mm |
| UCFU-2.5/16 | 詳細尺寸，d：58.738mm，c：20.600mm，b：53.200mm，j：142.900mm，r：174.600mm |
| UCFUX-2.5/16 | 詳細尺寸，d：58.738mm，c：20.600mm，b：53.200mm，j：142.900mm，r：174.600mm |
