NTN 6813LBNR軸承代號說明
6
8
1
3
L
B
N
R
6：深溝球軸承
8：尺寸系列：08系列
13：內徑：65 mm
LB：單面非接觸式密封
NR：帶止動環和止動槽
6：
深溝球軸承
8：
尺寸系列：08系列
13：
內徑：65 mm
LB：
單面非接觸式密封
NR：
帶止動環和止動槽
NTN 6813LBNR軸承技術規格
| 類型 | 深溝球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 8700轉/分鐘 |
| 極限轉速-脂潤滑 | 7400轉/分鐘 |
| 密封型式 | 非接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 系數 | 16.2 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 2470 lbf 11000 N 11.00 kN |
| 基本額定動載荷 | 2870 lbf 12800 N 12.80 kN |
| 附件 | 單面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 6813LBNR軸承尺寸規格
| 單列深溝球軸承 - 單面密封（非接觸式橡膠密封）帶止動環 - 尺寸 | |
| d | 2.5591 in 65.000 mm |
| D | 3.3465 in 85.000 mm |
| B | 0.3937 in 10.000 mm |
| D1 | 3.2638 in 82.900 mm |
| D2 | 3.5197 in 89.400 mm |
| a | 0.0669 in 1.700 mm |
| f | 0.0441 in 1.120 mm |
| r | 0.0236 in 0.600 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 2.7165 in 69.000 mm |
| da max | 2.7559 in 70.000 mm |
| Da max | 3.1890 in 81.000 mm |
| ras max | 0.0236 in 0.600 mm |

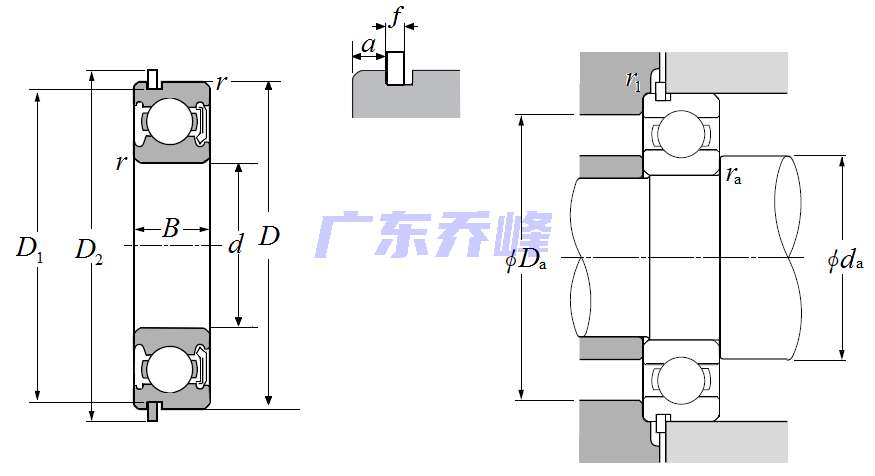

NTN 6813LBNR軸承尺寸圖
