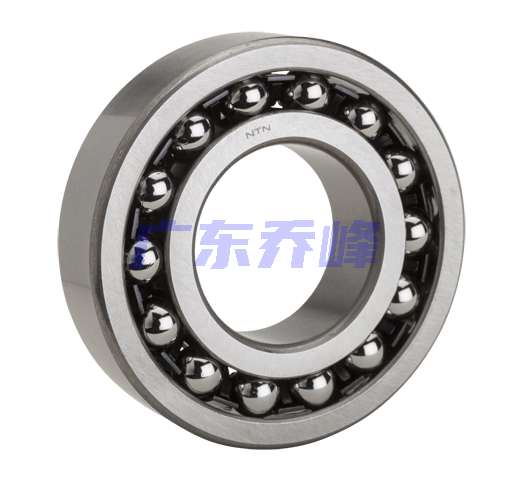

NTN 1203SG15軸承代號說明
1
2
0
3
S
G
1
5
1：標準自調心球軸承
2：ISO標準02系列
03：內徑：17 mm
S：內部設計優化
G15：玻璃纖維增強聚酰胺保持架
1：
標準自調心球軸承
2：
ISO標準02系列
03：
內徑：17 mm
S：
內部設計優化
G15：
玻璃纖維增強聚酰胺保持架
NTN 1203SG15軸承技術規格
| 類型 | 自調心球軸承 |
| 內孔型式 | 圓柱型 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 玻璃纖維增強 |
| 保持架材質 | 尼龍 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 20000轉/分鐘 |
| 極限轉速-脂潤滑 | 16000轉/分鐘 |
| Y1 | 2.00 |
| Y2 | 3.10 |
| Y0 | 2.10 |
| 密封型式 | 無 |
| 密封圈材質 | 無 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 450 lbf 2010 N 2.01 kN |
| 基本額定動載荷 | 1800 lbf 8000 N 8.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 1203SG15軸承尺寸規格
| 自調心球軸承 - 圓柱孔 - 尺寸 | |
| d | 0.6693 in 17.000 mm |
| D | 1.5748 in 40.000 mm |
| B | 0.4724 in 12.000 mm |
| r | 0.0236 in 0.600 mm |
| da min | 0.8268 in 21.000 mm |
| Da max | 1.4173 in 36.000 mm |
| ras max | 0.0236 in 0.600 mm |

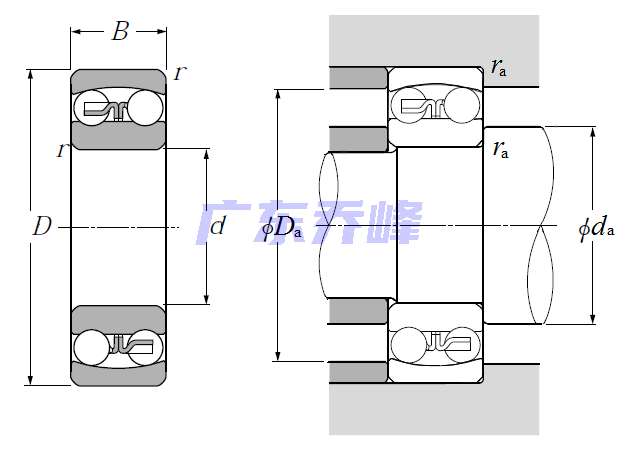

NTN 1203SG15軸承尺寸圖
