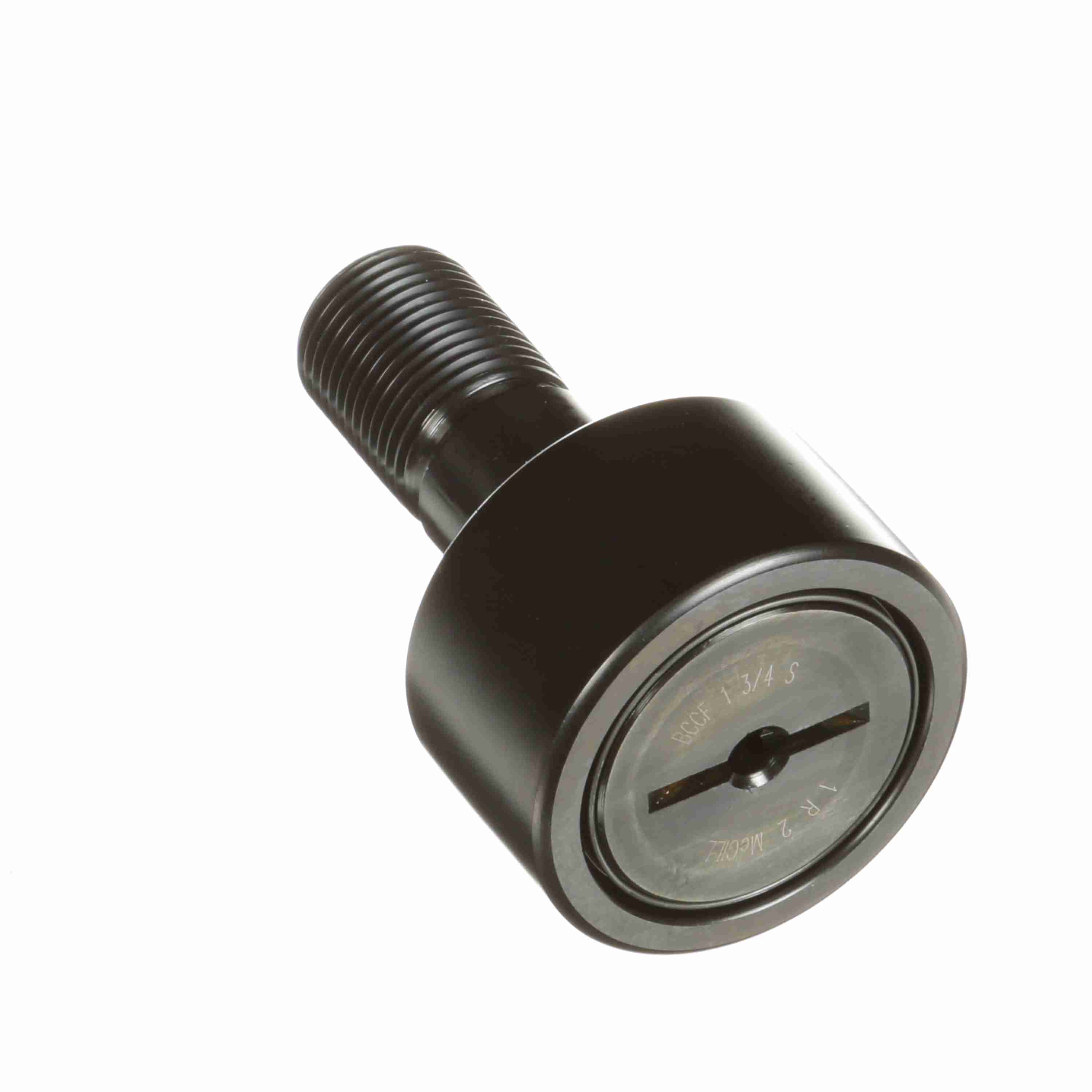

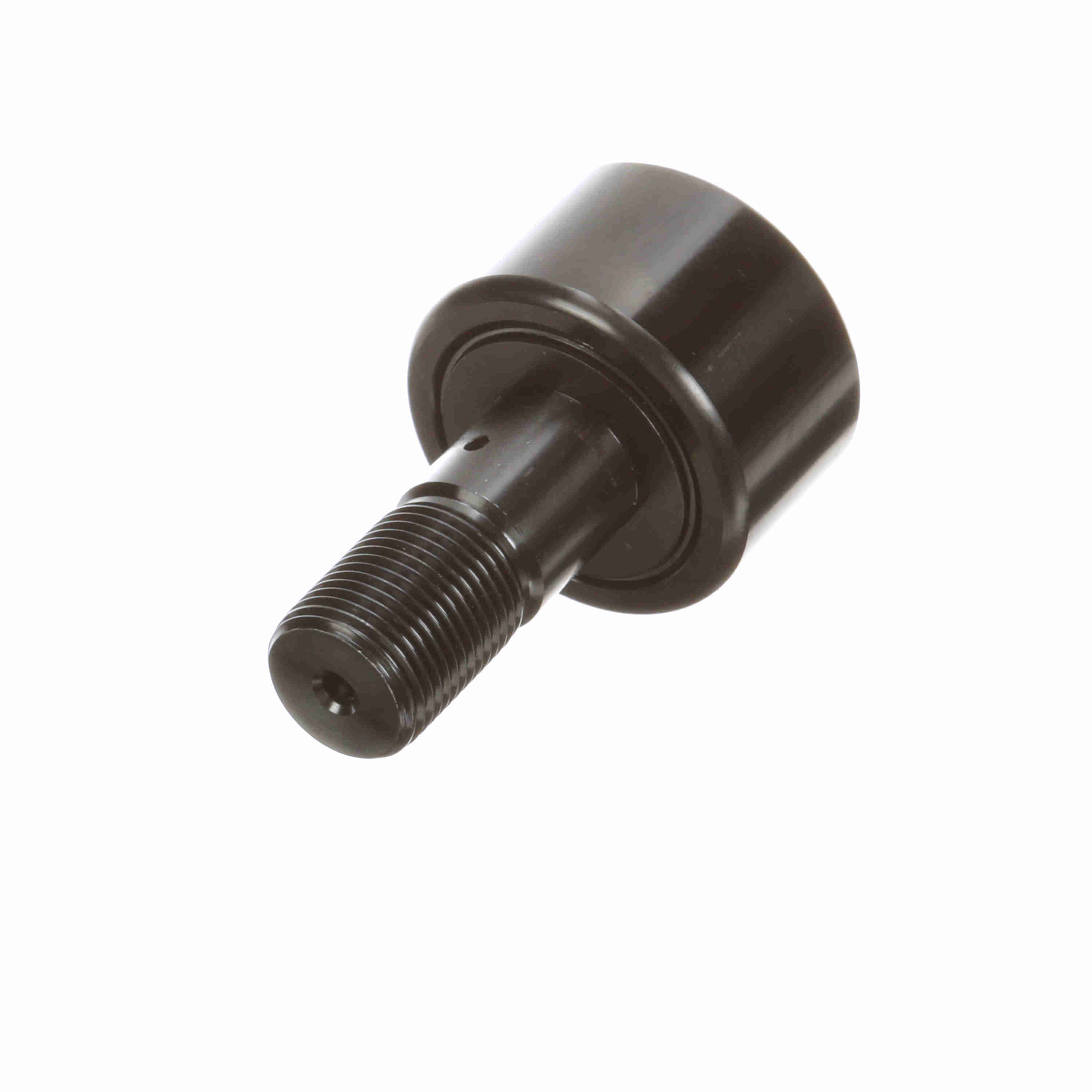

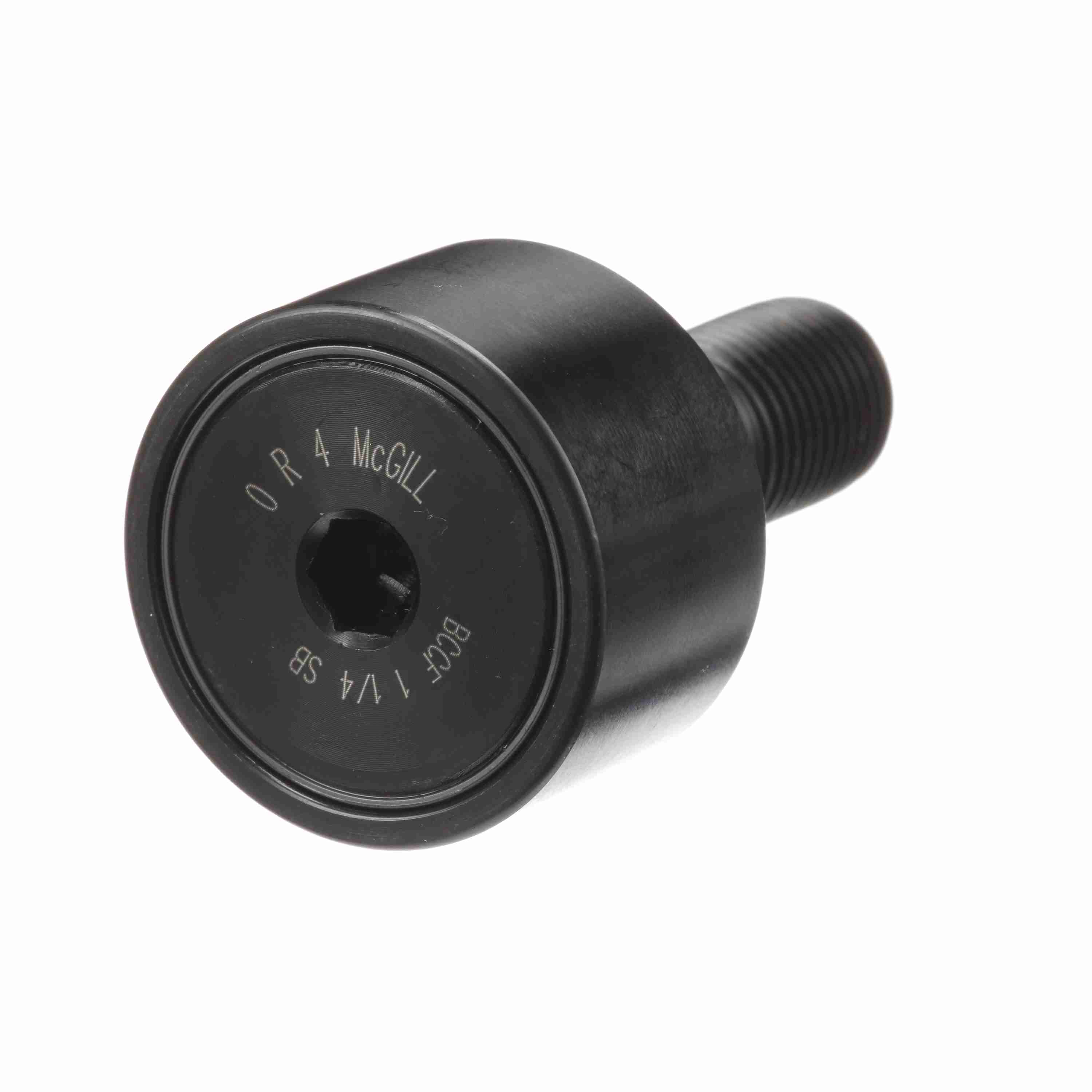

MCGILL BCCF1-7/8SB軸承尺寸、參數與圖紙

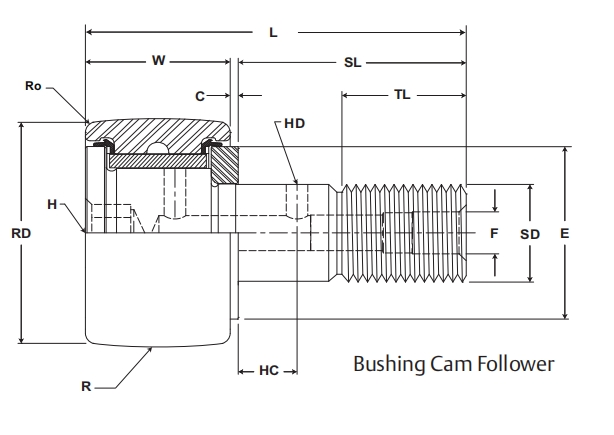

| 基本尺寸 (mm) | |
| 滾輪外徑 RD | 47.63 |
| 滾輪外徑公差 | +0/-0.03 |
| 滾輪寬度 W | 25.4 |
| 滾輪寬度公差 | +0/-0.13 |
| 螺柱外徑 SD | 19.05 |
| 螺柱外徑公差 | +0.03/-0 |
| 螺柱長度 SL | 44.5 |
| 端板加長件 C | 0.8 |
| 最小螺紋長度 TL | 22.2 |
| 軸承總長度 L | 70.6 |
| 球面外圈半徑 R | 508 |
| 安裝尺寸 (mm) | |
| 潤滑孔中心距 HC | 11.1 |
| 潤滑孔徑 HD | 3 |
| 軸向孔徑 F | 4.76 |
| 六角孔 H | 7.9 |
| 最小凸臺直徑 E | 31.8 |
| 圓角半徑 Ro | 0 |
| 外殼孔徑 | 19.058 |
| 外殼孔徑公差 | +0.0005/-0.0008 |
| 重量（kg） | |
| 0.43 | |
| 其他參數 | |

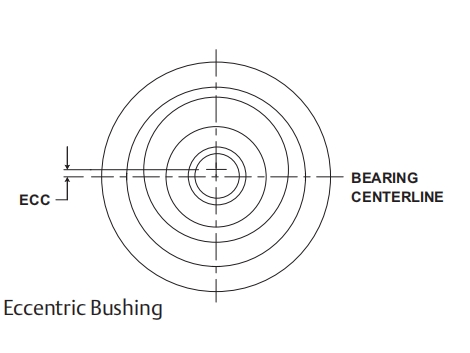

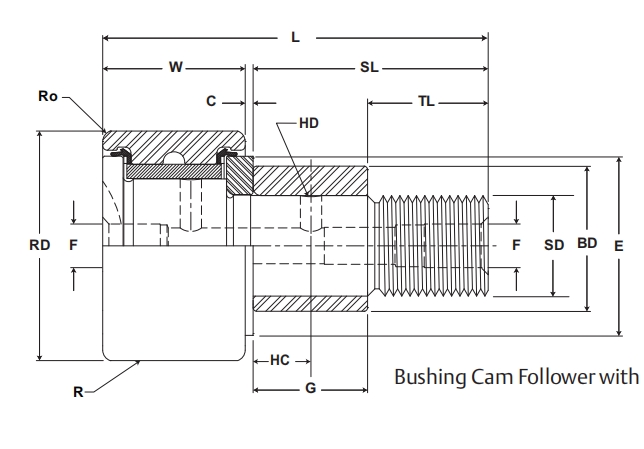

| 偏心尺寸 ECC | 0 |
| 偏心尺寸 G | 0 |
| 偏心尺寸 BD | 0 |
| 螺紋類型 | 3/4-16 |
| 夾緊扭矩 (N·m) | 141 |
