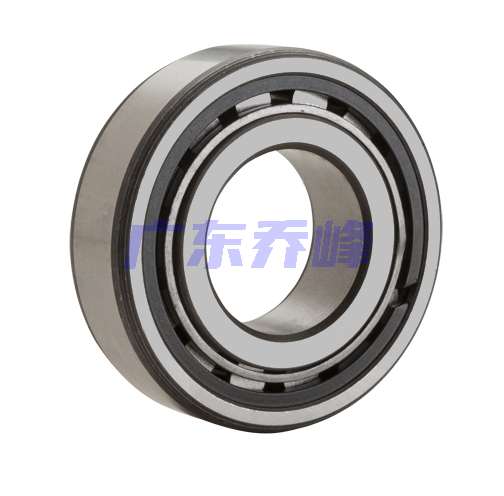

NTN MU5307TX軸承代號說明
M
U
5
3
0
7
T
X
MU：M：NTN BOWER產品，標準公制尺寸系列，U：內圈雙擋邊
5：寬度系列：05系列
3：尺寸系列：03系列
07：內徑：35 mm
T：外圈內徑中帶雙擋邊
X：X-Bar復合鋼
MU：
M：NTN BOWER產品，標準公制尺寸系列，U：內圈雙擋邊
5：
寬度系列：05系列
3：
尺寸系列：03系列
07：
內徑：35 mm
T：
外圈內徑中帶雙擋邊
X：
X-Bar復合鋼
NTN MU5307TX軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | X-Bar復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 27900 lbf 124000 N 124.00 kN |
| 基本額定動載荷 | 22900 lbf 102000 N 102.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN MU5307TX軸承尺寸規格
| 圓柱滾子軸承 - 不可分離型，內圈帶兩個加強筋，外圈帶兩個擋圈 - 尺寸 | |
| B | 1.3780 in 35.000 mm |
| D | 3.1496 in 80.000 mm |
| W | 1.3750 in 34.925 mm |
| C | 2.6748 in 67.940 mm |
| F | 1.9949 in 50.670 mm |
| R | 0.0598 in 1.520 mm |
| U（普通內外圈） | 1.7205 in 43.700 mm |
| V（加強筋內外圈） | 1.8386 in 46.700 mm |
| X（普通內外圈） | 2.8110 in 71.400 mm |
| Z（加強筋內外圈） | 2.6693 in 67.800 mm |
| r | 0.0598 in 1.520 mm |

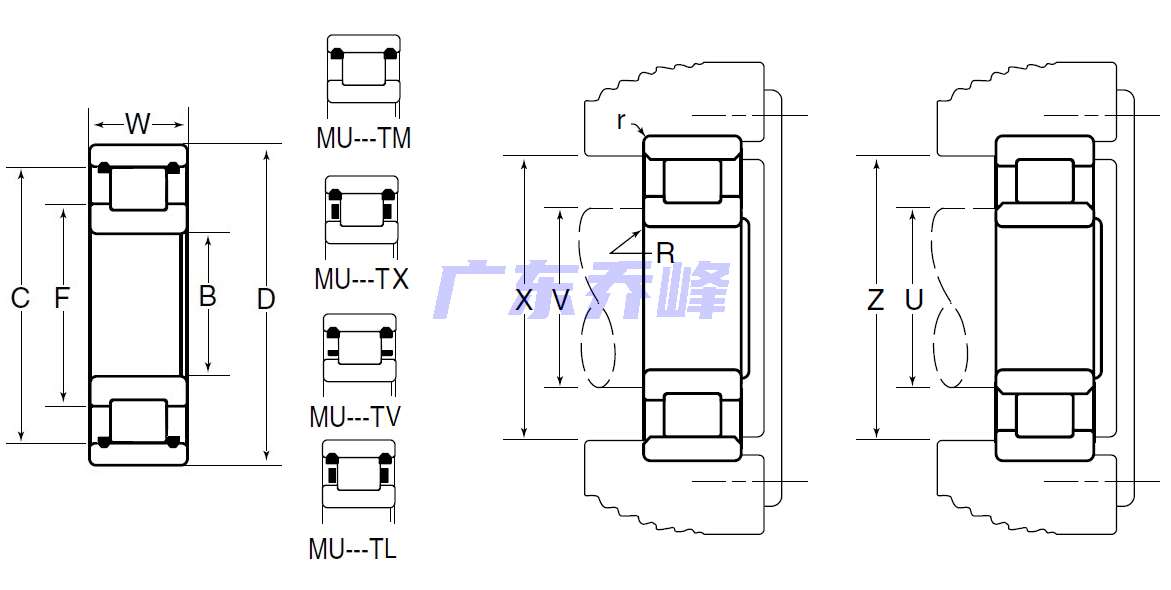

NTN MU5307TX軸承尺寸圖
