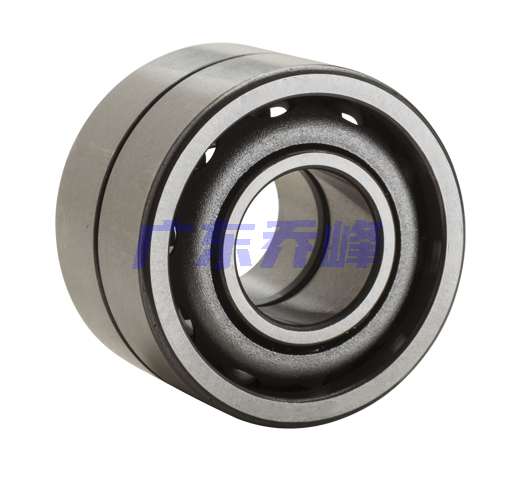

NTN-SNR ML71916HVDUJ74S軸承代號說明
M
L
7
1
9
1
6
H
V
D
U
J
7
4
S
ML：高轉速高精度角接觸軸承
7：角接觸球軸承
19：尺寸系列：19系列
16：內徑：80 mm
H：接觸角 25o
V：高精度
DU：通用配對
J7：輕微預緊
4S：P4S高轉速精度，ISO 4級（相當于ABEC 7）
ML：
高轉速高精度角接觸軸承
7：
角接觸球軸承
19：
尺寸系列：19系列
16：
內徑：80 mm
H：
接觸角 25o
V：
高精度
DU：
通用配對
J7：
輕微預緊
4S：
P4S高轉速精度，ISO 4級（相當于ABEC 7）
NTN-SNR ML71916HVDUJ74S軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 精度 | ISO Class 4 |
| 結構 | 雙列 |
| 預緊力 | 輕型 |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR ML71916HVDUJ74S軸承尺寸規格
| 高速雙聯角接觸球軸承，高精度 - 萬能平頂軸承 - 尺寸 | |
| d | 3.1496 in 80.000 mm |
| D | 4.3307 in 110.000 mm |
| B | 0.6299 in 16.000 mm |
| 2B | 1.2598 in 32.000 mm |
| r2 max | 0.0394 in 1.000 mm |
| r3 max | 0.0118 in 0.300 mm |
| 接觸角 | 25 o |
| d2 | 3.5039 in 89.000 mm |
| d3 | 3.4055 in 86.500 mm |
| D1 | 4.0157 in 102.000 mm |
| D4 | 4.1535 in 105.500 mm |
| D5 | 3.6181 in 91.900 mm |
| E | 0.0642 in 1.630 mm |

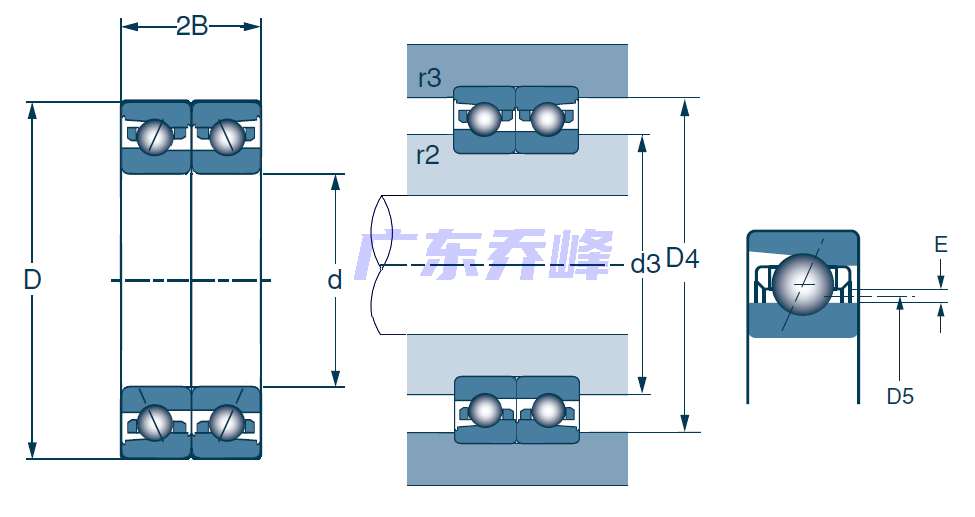

NTN-SNR ML71916HVDUJ74S軸承尺寸圖
