NTN M1206EAHL軸承代號說明
M
1
2
0
6
E
A
H
L
M：NTN BOWER產品，標準公制尺寸系列
1：寬度系列：01系列
2：尺寸系列：02系列
06：內徑：30 mm
E：外圈雙擋邊
A：超大外徑，適用于標準殼體孔中的重壓型配合
H：外圈外徑上帶盲銷孔
L：復合鋼保持架
M：
NTN BOWER產品，標準公制尺寸系列
1：
寬度系列：01系列
2：
尺寸系列：02系列
06：
內徑：30 mm
E：
外圈雙擋邊
A：
超大外徑，適用于標準殼體孔中的重壓型配合
H：
外圈外徑上帶盲銷孔
L：
復合鋼保持架
NTN M1206EAHL軸承技術規格
| 類型 | 帶滾子的外圈 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 9650 lbf 43000 N 43.00 kN |
| 基本額定動載荷 | 9200 lbf 41000 N 41.00 kN |
| 附件 | 開式 |
| 重量 | 0.388 lb 0.176 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN M1206EAHL軸承尺寸規格

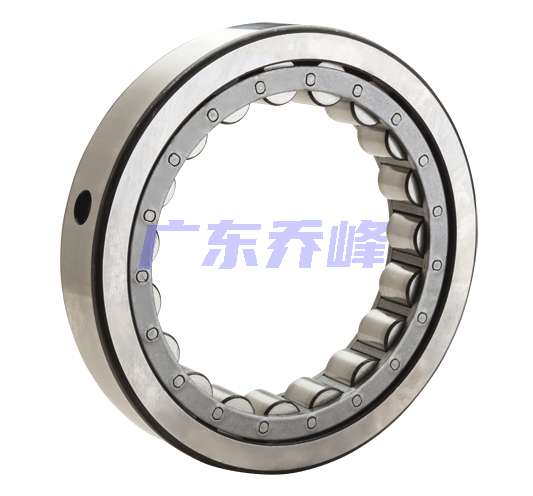

| 帶保持架和滾子的外圈，外圈上帶兩個加強筋和盲銷孔 - 尺寸 | |
| A | 1.4988 in 38.070 mm |
| D | 2.4421 in 62.029 mm |
| W | 0.6299 in 16.000 mm |
| r | 0.0402 in 1.020 mm |
| H | 2.0272 in 51.490 mm |
| a | 0.2811 in 7.140 mm |
| b | 0.0598 in 1.520 mm |
| U（普通內外圈） | 1.4213 in 36.100 mm |
| V（加強筋內外圈） | 1.4882 in 37.800 mm |
| X（普通內外圈） | 2.2205 in 56.400 mm |
| Z（加強筋內外圈） | 2.1181 in 53.800 mm |
NTN M1206EAHL軸承尺寸圖
