MCGILL CYR2-1/4軸承尺寸、參數與圖紙

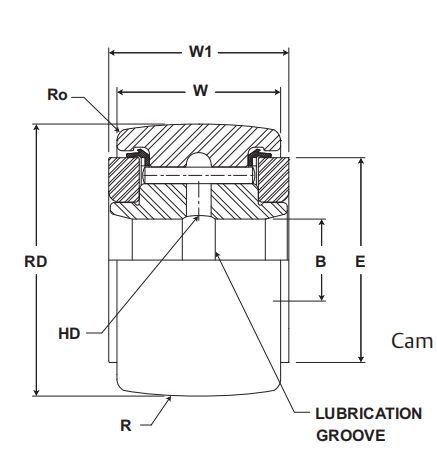

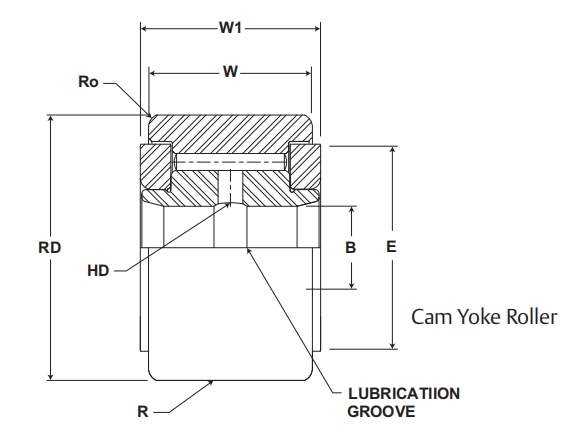

| 基本尺寸 (mm) | |
| 滾輪外徑 RD | 57.15 |
| 滾輪外徑公差 | +0/-0.03 |
| 滾輪寬度 W | 31.75 |
| 滾輪寬度公差 | +0/-0.13 |
| 滾輪內徑 B | 15.88 |
| 滾輪內徑公差 | +0.0003/-0.0013 |
| 總寬度 W1 | 33.34 |
| 總寬度公差 | +0.13/-0.25 |
| 球面外圈半徑 R | 圓柱外圈 |
| 安裝尺寸 (mm) | |
| 潤滑孔徑 HD | 3.2 |
| 最小凸臺直徑 E | 35.7 |
| 圓角半徑 Ro | 2.4 |
| 推薦軸直徑 (mm) | |
| 推配合 | 15.862 |
| 推配合公差 | ±.005 |
| 緊配合 | 15.877 |
| 緊配合公差 | ±.005 |
| 壓配合 | 15.887 |
| 壓配合公差 | ±.005 |
| 重量（kg） | |
| 0.59 | |
| 載荷（N） | |
| 滾輪動載荷 | 35984 |
| 滾輪靜載荷 | 94031 |
| 其他參數 | |
| 極限轉速 (脂潤滑) rpm | 1300 |
