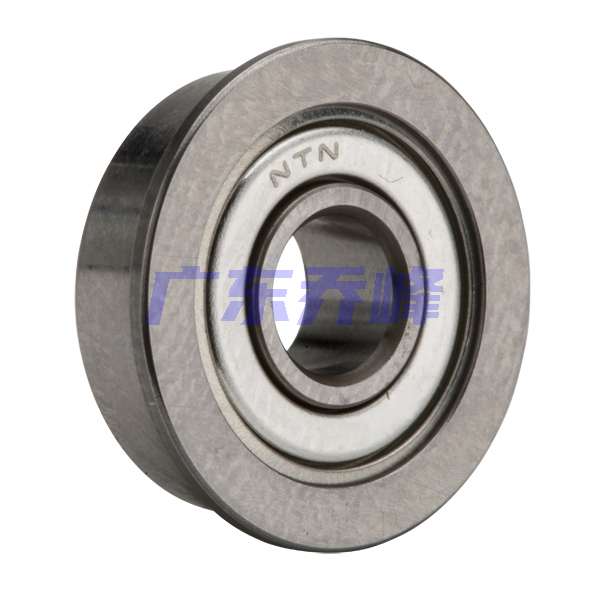

NTN FL695ZZ軸承代號說明
F
L
6
9
5
Z
Z
FL：法蘭外圈
6：深溝球軸承
9：尺寸系列：19系列
5：內徑：5 mm
ZZ：雙面防塵蓋
FL：
法蘭外圈
6：
深溝球軸承
9：
尺寸系列：19系列
5：
內徑：5 mm
ZZ：
雙面防塵蓋
NTN FL695ZZ軸承技術規(guī)格
| 類型 | 微型/超小型滾珠軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速-脂潤滑 | 40000轉/分鐘 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 系數 | 13.4 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 97 lbf 430 N 0.43 kN |
| 基本額定動載荷 | 243 lbf 1080 N 1.08 kN |
| 附件 | 雙面防塵蓋 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN FL695ZZ軸承尺寸規(guī)格
| 單列深溝球軸承帶法蘭外圈 - 雙面防塵蓋 - 尺寸 | |
| d | 0.1969 in 5.000 mm |
| D | 0.5118 in 13.000 mm |
| B | 0.1575 in 4.000 mm |
| D3 | 0.5984 in 15.200 mm |
| C1 | 0.0394 in 1.000 mm |
| r | 0.0079 in 0.200 mm |
| da min | 0.2598 in 6.600 mm |
| da max | 0.2717 in 6.900 mm |
| Da max | 0.4488 in 11.400 mm |
| ras max | 0.0079 in 0.200 mm |

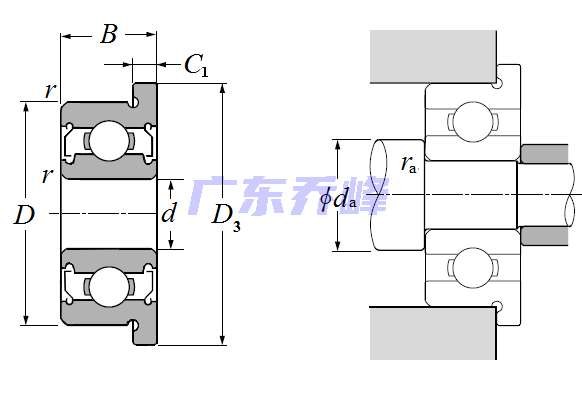

NTN FL695ZZ軸承尺寸圖
