NTN-SNR MLCH71909CV軸承代號說明
M
L
C
H
7
1
9
0
9
C
V
ML：高轉速高精度角接觸軸承
CH：陶瓷球
7：角接觸球軸承
19：尺寸系列：19系列
09：內徑：45 mm
C：接觸角 17o
V：高精度
ML：
高轉速高精度角接觸軸承
CH：
陶瓷球
7：
角接觸球軸承
19：
尺寸系列：19系列
09：
內徑：45 mm
C：
接觸角 17o
V：
高精度
NTN-SNR MLCH71909CV軸承技術規格
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 陶瓷 |
| 極限轉速-油潤滑 | 49400轉/分鐘 |
| 極限轉速-脂潤滑 | 37050轉/分鐘 |
| 結構 | 單列 |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR MLCH71909CV軸承尺寸規格
| 高速，單列混合陶瓷角接觸球軸承，高精度 - 尺寸 | |
| d | 1.7717 in 45.000 mm |
| D | 2.6772 in 68.000 mm |
| B | 0.4724 in 12.000 mm |
| r2 max | 0.0236 in 0.600 mm |
| r3 max | 0.0118 in 0.300 mm |
| 接觸角 | 17 o |
| a（負荷中心） | 0.5512 in 14.000 mm |
| d2 | 2.0000 in 50.800 mm |
| d3 | 2.0591 in 52.300 mm |
| D1 | 2.3071 in 58.600 mm |
| D4 | 2.3583 in 59.900 mm |
| D5 | 0.0878 in 2.0866 mm |
| E | 2.230 in 53.000 mm |
| 雙列寬度 | 0.9449 in 24.000 mm |
| 三列寬度 | 1.4173 in 36.000 mm |
| 四列寬度 | 1.8898 in 48.000 mm |

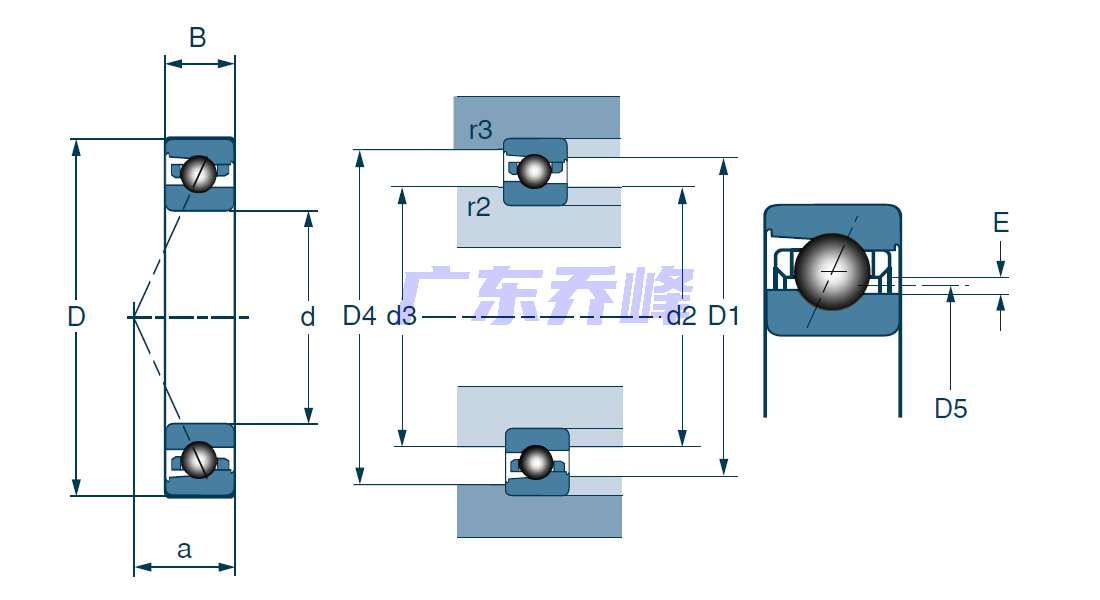

NTN-SNR MLCH71909CV軸承尺寸圖
