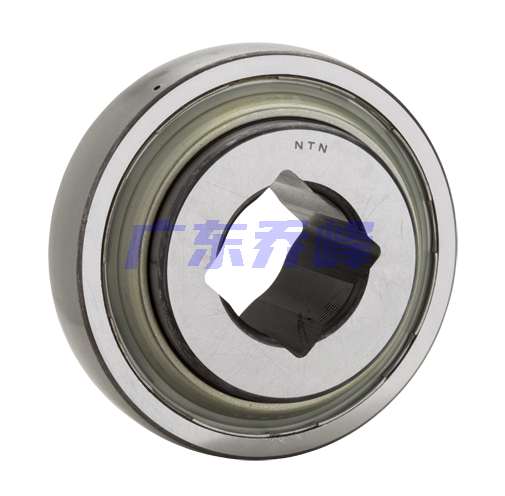

NTN DS210TTR4軸承代號說明
D
S
2
1
0
T
T
R
4
D：盤式軸承
S：球面外圈
210：軸徑：2.625 in
TT：三層唇封
R4：可再潤滑，4：特殊特征代號
D：
盤式軸承
S：
球面外圈
210：
軸徑：2.625 in
TT：
三層唇封
R4：
可再潤滑，4：特殊特征代號
NTN DS210TTR4軸承技術規格
| 類型 | 重型盤式軸承 |
| 內孔型式 | 方孔 |
| 外圈類型 | 球面 |
| 材質 | 淬透鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 徑向游隙 | CN |
| 潤滑方式 | 重新潤滑 |
| 基本額定靜載荷 | 5200 lbf 23200 N 23.20 kN |
| 基本額定動載荷 | 7850 lbf 35000 N 35.00 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN DS210TTR4軸承尺寸規格
| 重型盤式軸承 - 方孔，球面外圈，3系列 - 尺寸 | |
| H | 1.1800 in 29.972 mm |
| D | 3.5433 in 90.000 mm |
| C | 1.1890 in 30.200 mm |
| B | 1.1890 in 30.200 mm |
| d | 1.2362 in 31.400 mm |
| r | 0.0886 in 2.250 mm |
| F | 0.2638 in 6.700 mm |
| s | 0.0866 in 2.200 mm |
| D -公差 | 0/-0.0006 in 0/-0.015 mm |
| H -公差 | 0.0050/-0.0050 in 0.127/-0.127 mm |
| C -公差 | 0/-0.0047 in 0/-0.120 mm |
| B -公差 | 0/-0.0047 in 0/-0.120 mm |
| 軸徑 | 1.125 in 28.575 mm |

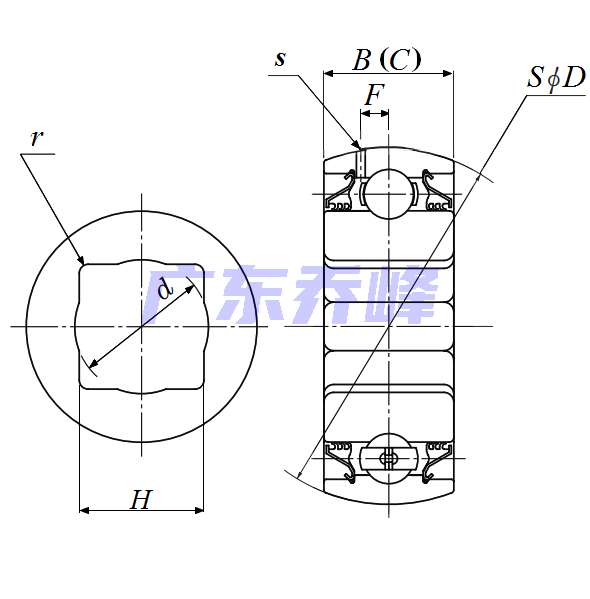

NTN DS210TTR4軸承尺寸圖
