MCGILL SB22320W33SS軸承尺寸、參數與圖紙

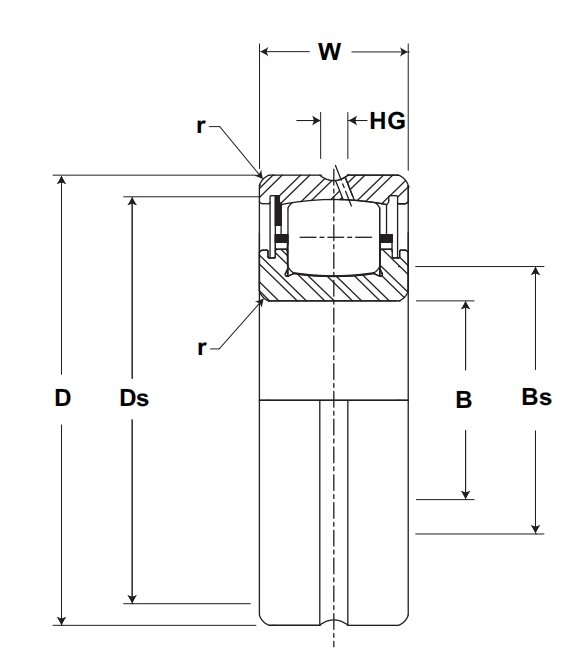

| 基本尺寸 (mm) | |
| 軸承內徑 d | 100 |
| 軸承內徑公差 | +0/-0.020 |
| 軸承外徑 D | 215 |
| 軸承外徑公差 | +0/-0.030 |
| 軸承厚度 W | 73 |
| 軸承厚度公差 | +0/-0.20 |
| 最小擋肩內徑 Bs | 117 |
| 最小擋肩外徑 Ds | 196 |
| 環形潤滑油槽 HG | 10 |

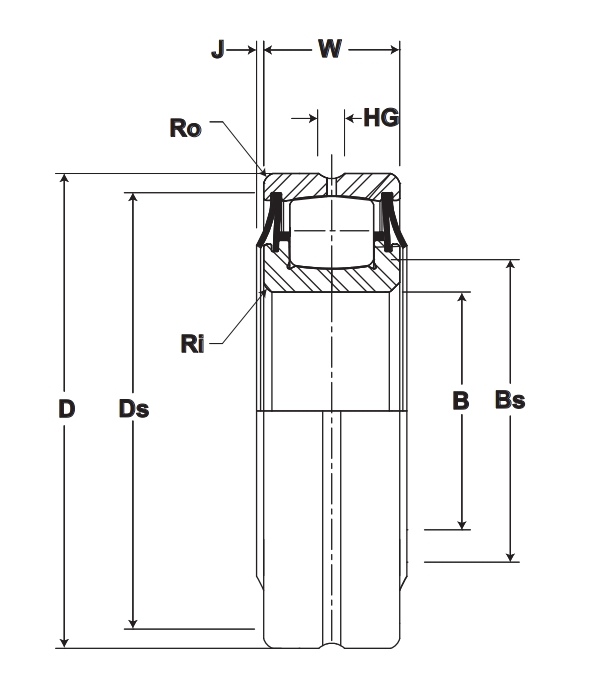

| Lambda密封最小間隙 J | 4.8 |
| 最大倒角半徑 r | 2.5 |

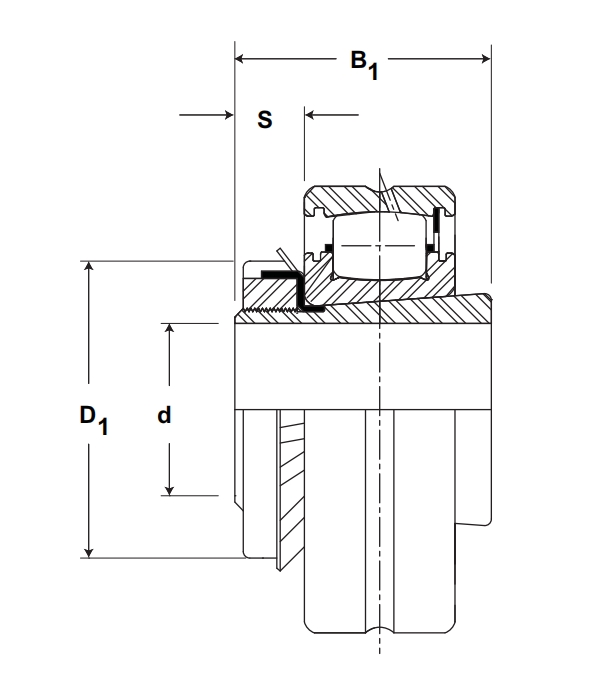

| 緊定套安裝尺寸 (mm) | |
| 軸徑 | 15.3 |
| B1 | 17.7 |
| S | 3.7 |
| D1 | 23.1 |
| 重量 | |
| 12.88 | |
| 載荷（N） | |
| 基本動載荷 | 572900 |
| 其他參數 | |
| 緊定套型號 | SNW 120 |
| 極限轉速 (油潤滑) rpm | 2050 |
| 圓柱孔內部游隙 (mm) | |
| C2 游隙范圍 | 0.0432 至 0.0787 |
| 標準游隙范圍 | 0.0787 至 0.1219 |
| C3 游隙范圍 | 0.1219 至 0.1626 |
| C4 游隙范圍 | 0.1626 至 0.2108 |
| 圓錐孔（錐度 1：12）內部游隙 (mm) | |
| C2 游隙范圍 | 0.0635 至 0.0991 |
| 標準游隙范圍 | 0.0991 至 0.1346 |
| C3 游隙范圍 | 0.1346 至 0.1753 |
| C4 游隙范圍 | 0.1753 至 0.2261 |
