NTN BL217NR軸承代號說明
B
L
2
1
7
N
R
BL：是深溝球軸承和圓柱滾子軸承的過渡產品系列，并不常見
2：尺寸系列：02系列
17：內徑：85 mm
NR：帶止動環和止動槽
BL：
是深溝球軸承和圓柱滾子軸承的過渡產品系列，并不常見
2：
尺寸系列：02系列
17：
內徑：85 mm
NR：
帶止動環和止動槽
NTN BL217NR軸承技術規格
| 類型 | 深溝球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 4400轉/分鐘 |
| 極限轉速-脂潤滑 | 3800轉/分鐘 |
| 樣式 | 最大容量 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 20800 lbf 92560 N 92.56 kN |
| 基本額定動載荷 | 24000 lbf 106800 N 106.80 kN |
| 附件 | 開式 |
| 重量 | 3.924 lb 1.780 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN BL217NR軸承尺寸規格
| 單列深溝球軸承 - 開式帶止動環，BL系列 - 尺寸 | |
| d | 3.3465 in 85.000 mm |
| D | 5.9055 in 150.000 mm |
| B | 1.1024 in 28.000 mm |
| D1 | 5.7181 in 145.240 mm |
| D2 | 6.2874 in 159.700 mm |
| a | 0.1929 in 4.900 mm |
| f | 0.1110 in 2.820 mm |
| r | 0.0787 in 2.000 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 3.7008 in 94.000 mm |
| da max | 4.0551 in 103.000 mm |
| Da max | 4.0551 in 103.000 mm |
| ras max | 0.0787 in 2.000 mm |

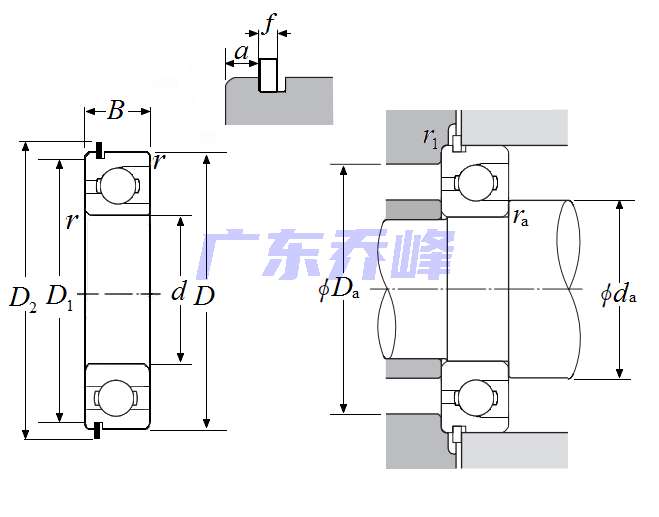

NTN BL217NR軸承尺寸圖
