NTN AS207-104軸承代號說明
A
S
2
0
7
-
1
0
4
AS：窄內圈，緊定螺釘式
2：系列：輕型承重
07：內徑系列：35 mm 系列
-：內徑分隔符
104：內徑：1.25 in
AS：
窄內圈，緊定螺釘式
2：
系列：輕型承重
07：
內徑系列：35 mm 系列
-：
內徑分隔符
104：
內徑：1.25 in
NTN AS207-104軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 4200轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度等級 | ISO Class 0 |
| 性能 | 標準 |
| 鎖緊裝置 | 緊定螺釘 |
| 潤滑方式 | 不可再潤滑 |
| 基礎外圈型號 | 207 |
| 基本額定靜載荷 | 3450 lbf 15300 N 15.30 kN |
| 基本額定動載荷 | 5800 lbf 25700 N 25.70 kN |
| 附件 | 雙面密封 |
| 重量 | 0.930 lb 0.422 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN AS207-104軸承尺寸規格
| 帶緊定螺釘的外球面軸承，狹窄內圈 - 球面外圈 - 尺寸 | |
| d | 1-1/4 in 31.750 mm |
| D | 2.8346 in 72.000 mm |
| C | 0.6693 in 17.000 mm |
| B | 1.3386 in 34.000 mm |
| r | 0.0591 in 1.500 mm |
| ds | 1/4-28 UNF |
| G | 0.2362 in 6.000 mm |
| d4 | 1.8425 in 46.800 mm |
| S1 | 1.0039 in 25.500 mm |
| S | 0.3346 in 8.500 mm |

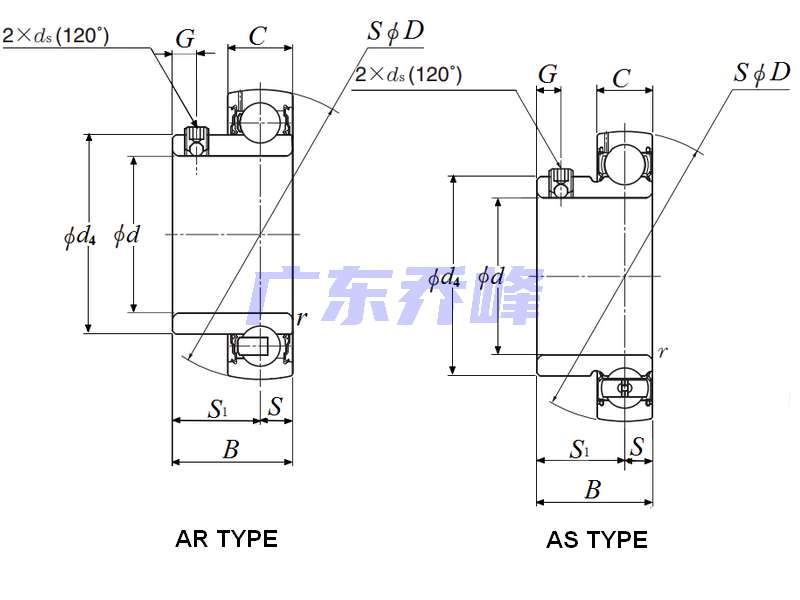

NTN AS207-104軸承尺寸圖
NTN AS207-104軸承相關配件/適用型號
| ASPP207-104 | 詳細尺寸，d：31.750mm，h：39.70000mm，b：42.000mm，j：106.000mm，2b：78.000mm，r：129.000mm |
| ASFB207-104 | 詳細尺寸，d：31.750mm，h：122.00000mm，b：24.000mm，j：100.000mm，r：89.000mm |
| ASPFL207-104 | 詳細尺寸，d：31.750mm，h：122.00000mm，b：20.000mm，j：100.000mm，r：94.000mm |
| ASFD207-104 | 詳細尺寸，d：31.750mm，h：125.00000mm，b：22.000mm，j：100.000mm，r：94.000mm |
| ASPF207-104 | 詳細尺寸，d：31.750mm，h：122.00000mm，c：5.200mm，b：20.000mm，j：100.000mm |
