NTN 22228EAKD1軸承尺寸、參數與圖紙

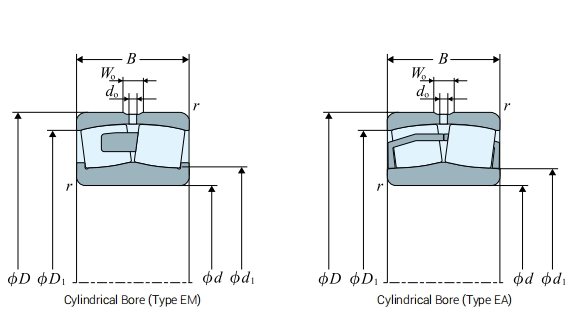

| 外形尺寸 (mm) | |
| 軸承內徑 d | 140 |
| 軸承外徑 D | 250 |
| 軸承厚度 B | 68 |
| 倒角半徑 r.min | 3 |
| 潤滑槽徑 Wo | 14 |
| 潤滑孔徑 do | 7 |

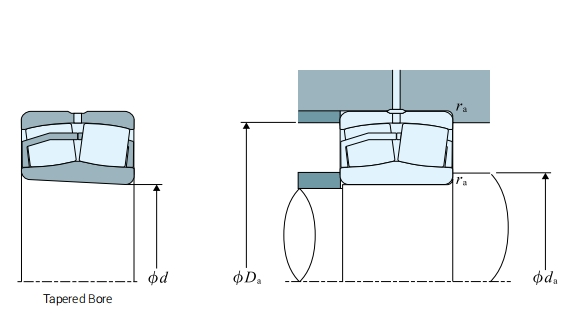

| 安裝尺寸 (mm) | |
| 內圈外徑 d1 ≈ | 163 |
| 內圈外徑 da.min | 154 |
| 外圈內徑 Da.max | 236 |
| 外圈內徑 D1 ≈ | 224 |
| 倒角半徑 ras.max | 3 |
| 載荷（kN） | |
| 基本動載荷 Cr | 912 |
| 基本靜載荷 Cor | 1010 |
| 載荷（kgf） | |
| 基本動載荷 Cr | 93000 |
| 基本靜載荷 Cor | 103000 |
| 允許轉速（/min） | |
| 脂潤滑 | 2000 |
| 油潤滑 | 2500 |
| 極限轉速（rpm） | |
| 參考轉速 | 2400 |
| 極限轉速 | 3300 |
| 參考重量（kg） | |
| 圓柱孔 | 13.9 |
| 圓錐孔 | 13.6 |
| 其他參數 | |

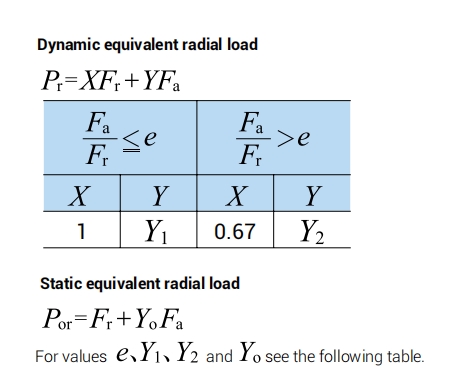

| 常數 e | 0.25 |
| 軸向載荷系數 Y1 | 2.74 |
| 軸向載荷系數 Y2 | 4.08 |
| 軸向載荷系數 Y0 | 2.68 |
