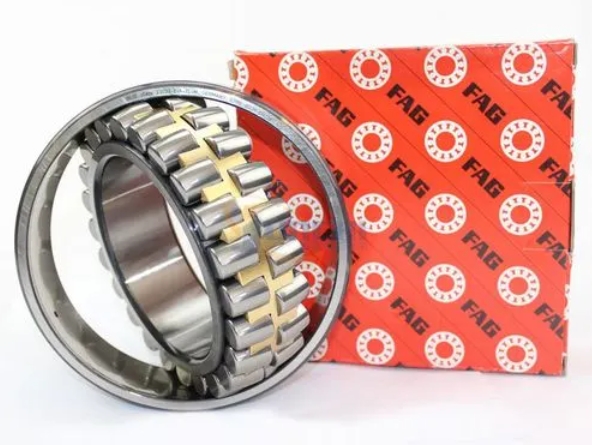

FAG 24068-B-MB-C4軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 340 |
| 軸承外徑 D | 520 |
| 軸承厚度 B | 180 |
| 倒角半徑 r.min | 5 |
| 安裝尺寸 (mm) | |
| 外圈內徑 D1 ≈ | 456.1 |
| 內圈外徑 d2 ≈ | - |
| 潤滑槽徑 ds | 9.5 |
| 潤滑孔徑 ns | 17.7 |
| 內圈外徑 da.min | 358 |
| 外圈內徑 Da.max | 502 |
| 倒角半徑 ra.max | 4 |
| 載荷（kN） | |
| 基本動載荷 C | 3550000 |
| 基本靜載荷 Co | 6200000 |
| 疲勞極限載荷 Cur | 520000 |
| 極限轉速（/min） | |
| 參考轉速 | 980 |
| 極限轉速 | 620 |
| 參考重量 | |
| 138 | |
| 其他參數 | |
| 常數 e | 0.32 |
| 軸向載荷系數 Y1 | 2.12 |
| 軸向載荷系數 Y2 | 3.15 |
| 軸向載荷系數 Y0 | 2.07 |
