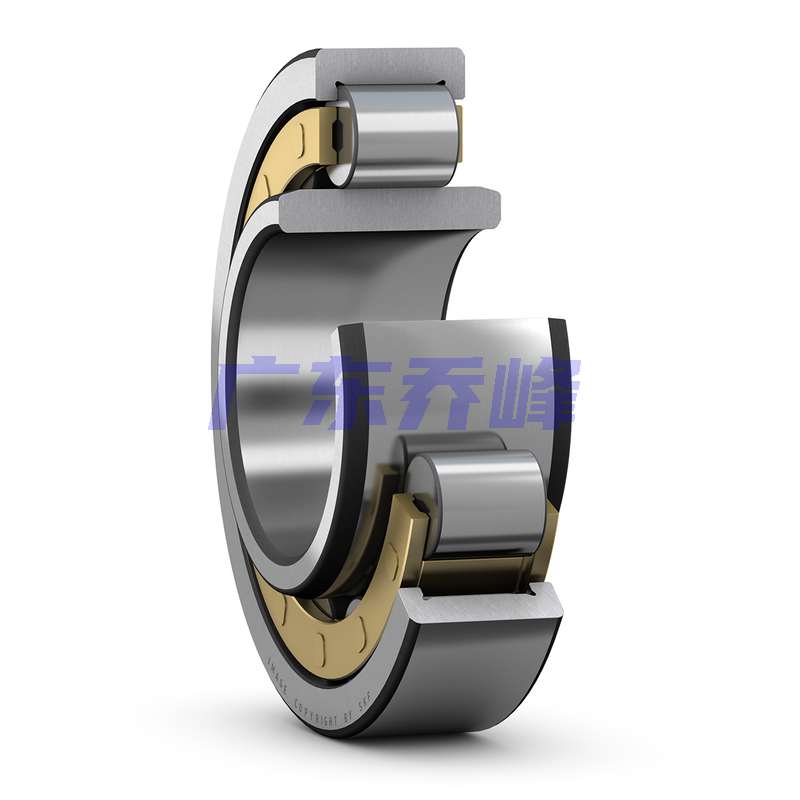

SKF NUB18/1000MA/HB1軸承尺寸

內徑	d	1000mm
外徑	D	1220mm
寬度	B	128mm
外圈寬度（NUB、 NJF）	C	100mm
外圈肩部直徑（僅限 LSB = ORD10 >420, 可替代的為 ORD30）	D? ≈	1143mm
內圈滾道直徑（NU、NJ、NUP、NUB、 NJF）	F	1053mm
外圈內徑（NU、NJ、NUP、NUB、 NJF）	r?,? min.	6mm
正常位置軸承套圈相對于其他套圈許可軸向位移	s max.	26mm

SKF NUB18/1000MA/HB1軸承擋肩尺寸

隔塊襯套（所有）最小許可外直徑	d? min.	1023mm
隔塊襯套（NU、NJ、NUB、 NJF） 最大許可外直徑	d? max.	1040mm
軸肩最小許可外直徑（NU、NJ、NUP、NUB; 不適合于圓錐孔）	db min.	1060mm
軸承座肩或隔塊襯套（所有）最大的許可內直徑	D? max.	1197mm
軸承基座和軸承座肩或軸肩之間的過渡段之間的最大允許半徑[（N、NF、NJF） - mCRB; 所屬為 LSB]	r? max.	5mm

SKF NUB18/1000MA/HB1軸承數據計算

基本額定動載	2640kN
基本額定靜載荷	6550kN
疲勞載荷限值	400kN
參考轉速	400r/min
極限轉速	530r/min
計算系數	0.05
限制值	0.2
軸向載荷系數

SKF NUB18/1000MA/HB1軸承質量

軸承重量

275kg
