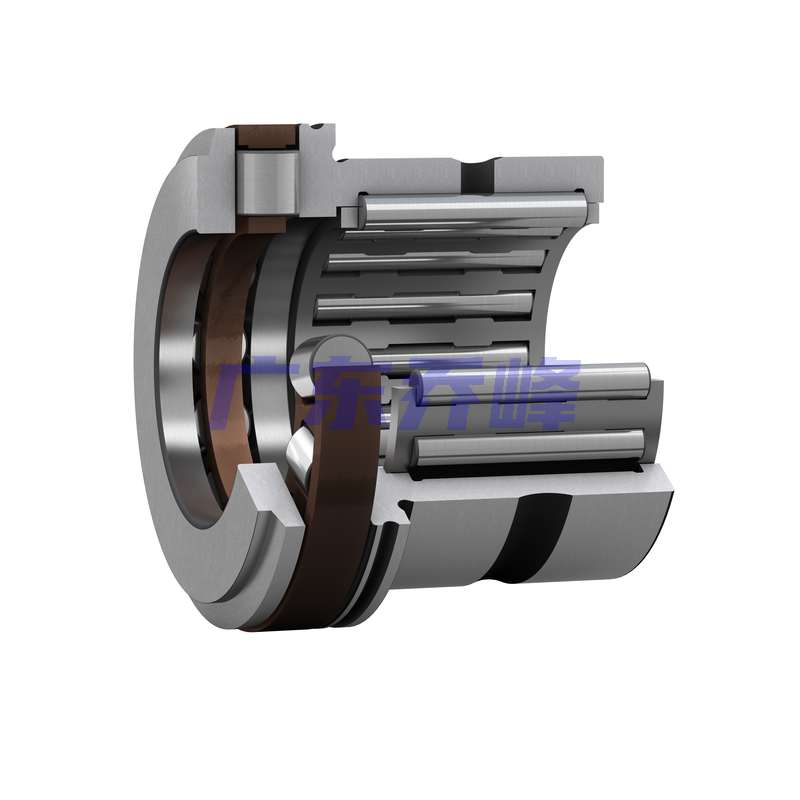

SKF NKXR20軸承尺寸
| 滾子下直徑 | Fw | 20mm |
| 外徑 | D | 30mm |
| 外圈寬度 | C | 30mm |
| ThBB 高度（不包括引導法蘭或徑向軸承組件） | C? | 10mm |
| 法蘭側面到潤滑孔（fcThBB）的距離 | C? | 10.5mm |
| 孔徑范圍（ThBB） | d | 20mm |
| 法蘭外徑（NKX） | D? | 35.1mm |
| 外圈倒角尺寸 | r?,? min. | 0.3mm |
SKF NKXR20軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 30.7mm |
| 倒角半徑 | r? max. | 0.3mm |
| 倒角半徑（ThBB） | rb max. | 0.3mm |
| 相關內圈內徑 | d? | 17mm |
| 內圈滾道直徑 | F | 20mm |
| 相關內圈寬度 | B? | 20mm |
SKF NKXR20軸承數據計算
| 基本額定動載荷，徑向 | 16.5kN |
| 基本額定靜載荷，徑向 | 25.5kN |
| 基本額定動載荷，軸向 | 18.6kN |
| 基本額定靜載荷，軸向 | 48kN |
| 軸向疲勞載荷極限，徑向 | 3.05kN |
| 疲勞載荷極限，軸向 | 4.65kN |
| 最小軸向載荷系數 | 0.000184 |
| 參考轉速 | 3800r/min |
| 極限轉速 | 7500r/min |
SKF NKXR20軸承質量
| 軸承重量 | 0.08kg |
SKF NKXR20軸承相關產品
| 內圈 | IR 17x20x20 |
SKF NKXR20軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF NKXR20軸承尺寸圖
