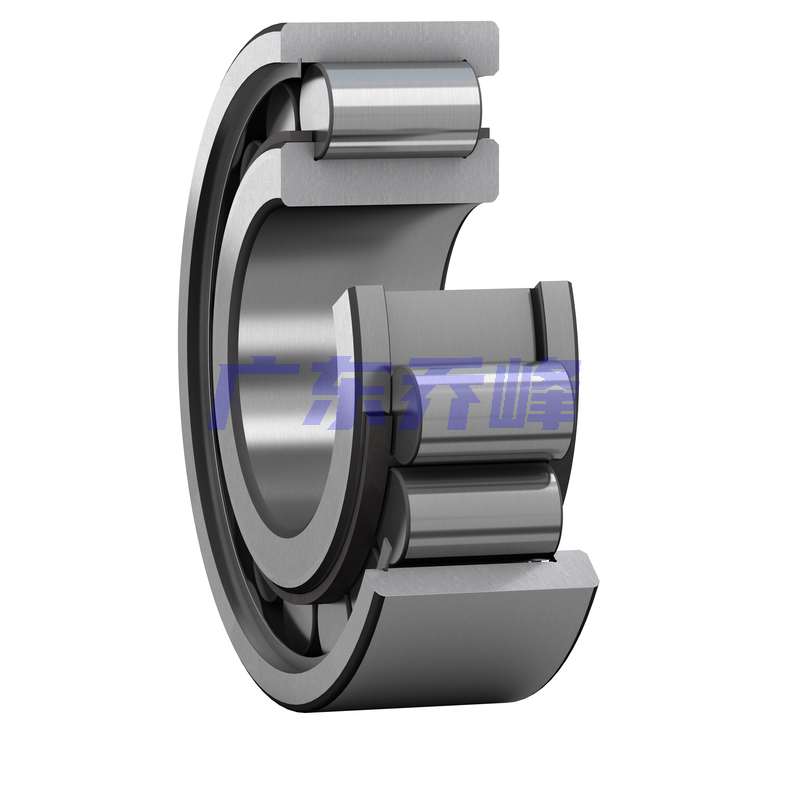

SKF NCF2338ECJB/PEX軸承尺寸
| 內徑 | d | 190mm |
| 外徑 | D | 400mm |
| 寬度 | B | 132mm |
| 內圈肩部直徑 | d? ≈ | 262.2mm |
| 外圈肩部直徑 | D? ≈ | 341.2mm |
| 外圈滾道直徑 | E | 360mm |
| 正常位置軸承套圈相對于其他套圈許可軸向位移 | s max. | 9.5mm |
| 倒角尺寸 | r?,? min. | 5mm |
SKF NCF2338ECJB/PEX軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 209mm |
| 軸擋肩直徑 | d? max. | 251mm |
| 軸承座擋肩尺寸 | D? min. | 351mm |
| 軸承座擋肩尺寸 | D? max. | 380mm |
| 倒角半徑 | r? max. | 4mm |
SKF NCF2338ECJB/PEX軸承數據計算
| 基本額定動載 | 2240kN |
| 基本額定靜載荷 | 2750kN |
| 疲勞載荷限值 | 255kN |
| 參考轉速 | 1700r/min |
| 極限轉速 | 2200r/min |
| 計算系數 | 0.2 |
SKF NCF2338ECJB/PEX軸承質量
| 軸承重量 | 78kg |
SKF NCF2338ECJB/PEX軸承尺寸圖
