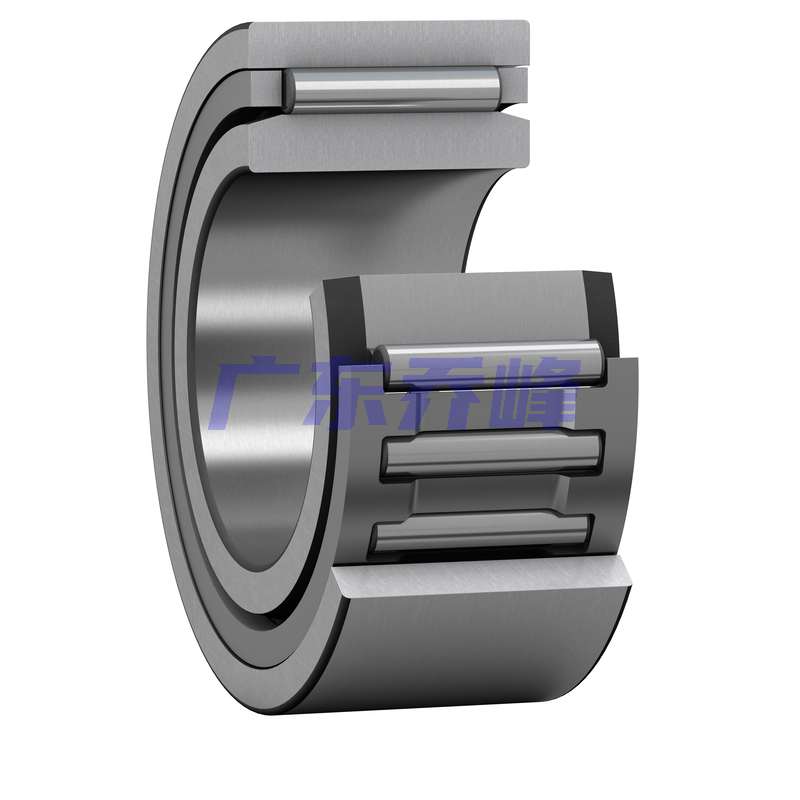

SKF NAO20X37X16軸承尺寸
| 內徑 | d | 20mm |
| 外徑 | D | 37mm |
| 寬度 | B | 16mm |
| 外圈滾道直徑 | E | 32mm |
| 內圈滾道直徑 | F | 25mm |
| 外圈倒角尺寸 | r?,? min. | 0.3mm |
| 正常位置軸承套圈相對于其他套圈許可軸向位移 | s max. | 0.5mm |
SKF NAO20X37X16軸承擋肩尺寸
| 不帶有法蘭的最小允許擋肩軸徑和滾動軸承 | d? | 31.4mm |
| 不帶有法蘭的最小允許擋肩軸徑和滾動軸承 | db | 24.5mm |
| 軸承座擋肩（不帶法蘭） | D? | 32.5mm |
| 不帶有法蘭的軸承座和軸承的最小允許擋肩直徑 | Db | 25.6mm |
| 倒角半徑 | r? max. | 0.3mm |
SKF NAO20X37X16軸承數據計算
| 基本額定動載 | 20.1kN |
| 基本額定靜載荷 | 28kN |
| 疲勞載荷限值 | 3.35kN |
| 參考轉速 | 15000r/min |
| 極限轉速 | 17000r/min |
SKF NAO20X37X16軸承質量
| 軸承重量 | 0.082kg |
SKF NAO20X37X16軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF NAO20X37X16軸承尺寸圖
