SKF ICOS-D1B05TN9軸承尺寸
| 內徑 | d | 25mm |
| 外徑 | D | 52mm |
| 寬度 | B | 15mm |
| 包括波形密封件在內的寬度 | C | 17.2mm |
| 內圈肩部直徑 | d? ≈ | 34.35mm |
| 橡膠擋肩直徑 | D? ≈ | 47mm |
| 外圈肩部凹槽直徑 | D? ≈ | 46.21mm |
| 外圈倒角尺寸 | r?,? min. | 1mm |
SKF ICOS-D1B05TN9軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 30.6mm |
| 軸擋肩直徑 | d? max. | 34.3mm |
| 軸徑/緊定套的擋肩直徑 | db min. | 30.6mm |
| 軸擋肩直徑 | db max. | 34mm |
| 軸承座擋肩尺寸 | D? max. | 46.4mm |
| 倒角半徑 | r? max. | 1mm |
SKF ICOS-D1B05TN9軸承數據計算
| 基本額定動載 | 14.8kN |
| 基本額定靜載荷 | 7.8kN |
| 疲勞載荷限值 | 0.335kN |
| 極限轉速 | 7700r/min |
| 計算系數 | 0.025 |
| 計算系數 | 14 |
SKF ICOS-D1B05TN9軸承質量
| 軸承重量 | 0.14kg |
SKF ICOS-D1B05TN9軸承公差等級
| 尺寸公差 | P6 | |
| 徑向跳動 | P5 |

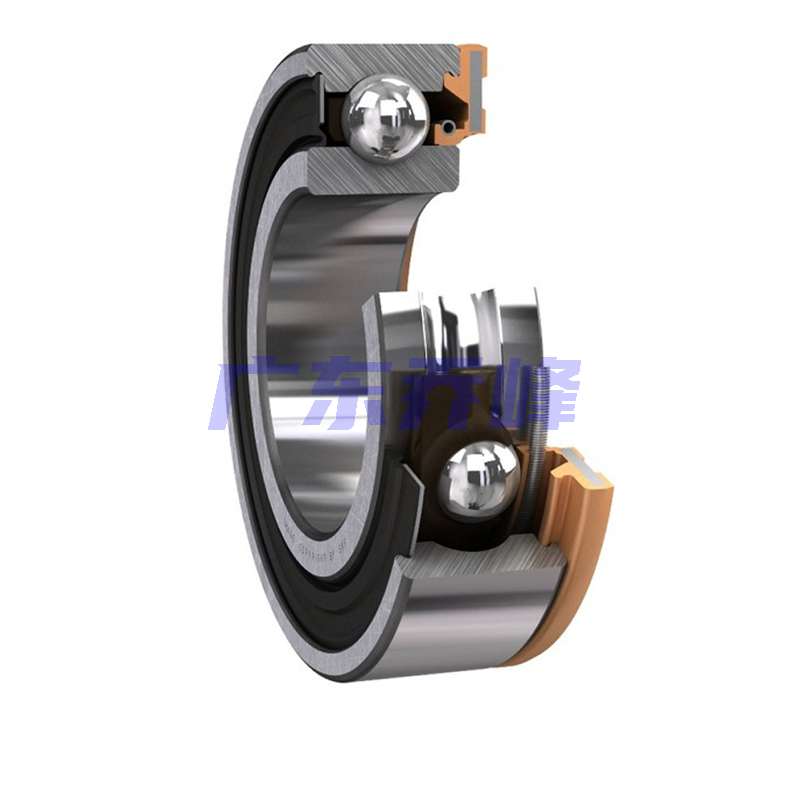

SKF ICOS-D1B05TN9軸承尺寸圖
