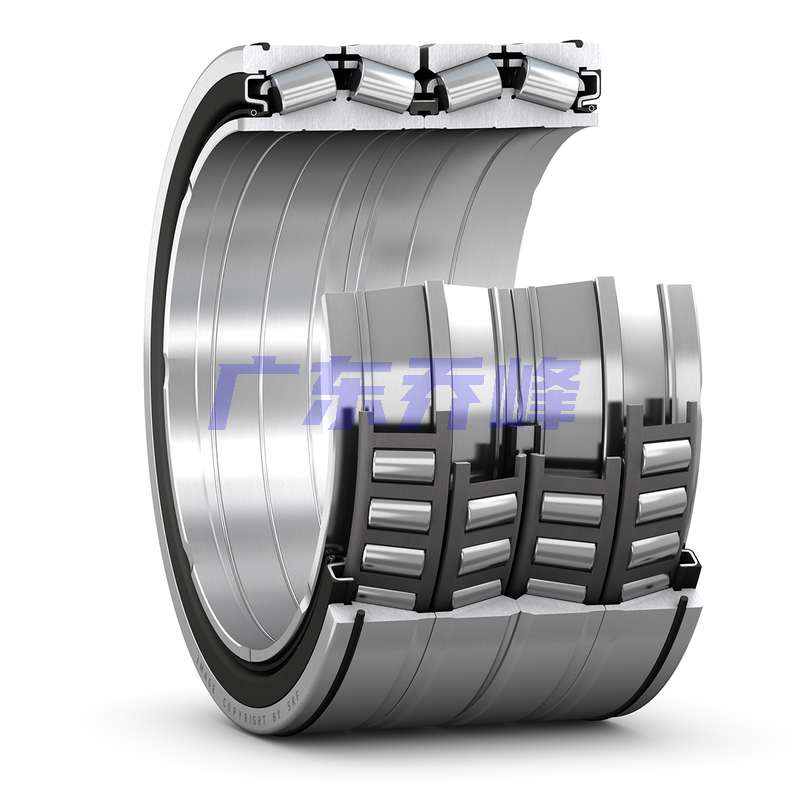

SKF BT4-8113E2/C500軸承設計
| 設計變量/特征 | TQOSN/GWSI |
SKF BT4-8113E2/C500軸承尺寸
| 內徑 | d | 330.302mm |
| 外徑 | D | 438.023mm |
| 內圈上的軸承總寬度 | B | 247.65mm |
| 外圈上的軸承總寬度 | T | 254mm |
| 軸擋肩直徑 | d? ≈ | 345mm |
| 軸承座擋肩尺寸 | D? ≈ | 405mm |
| 內圈倒角尺寸 | r?,? min. | 1mm |
| 內圈半徑（倒角） | r?,? min. | 1mm |
| 外圈半徑（倒角） | r?,? min. | 3.3mm |
SKF BT4-8113E2/C500軸承數據計算
| 基本額定動載 | 3400kN |
| 基本額定靜載荷 | 6400kN |
| 疲勞載荷限值 | 550kN |
| 比較徑向額定載荷 | 720kN |
| 比較徑向的基本額定載荷 | 158kN |
| 保持架系數 | 1.29 |
| 計算系數 | 0.45 |
| 計算系數 | 1.5 |
| 計算系數 | 2.2 |
| 計算系數 | 1.45 |
SKF BT4-8113E2/C500軸承質量
| 軸承重量 | 105kg |
SKF BT4-8113E2/C500軸承尺寸圖
