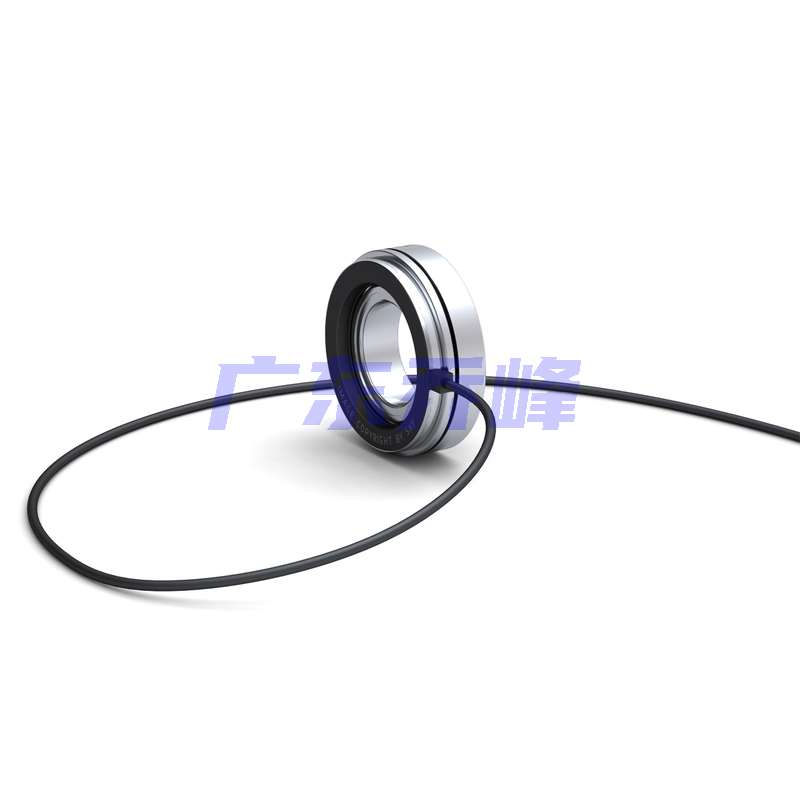

SKF BMB-6208/080S2/UB008A軸承尺寸

孔徑	d	40mm
軸承外徑	D	80mm
傳感器軸承單元寬度	B?	24.2mm
軸承部件寬度	B	18mm
內圈肩部直徑	d? ≈	52.6mm
內徑傳感器	d?	48mm
外圈凹槽直徑	D? ≈	69.8mm
外徑傳感器	D?	75.06mm
外圈止動環槽直徑	D?	76.81mm
外圈側面-止動環槽的距離	C	3.28mm
外圈槽寬	b	1.9mm
止動環槽底部半徑	r?	0.6mm
倒角尺寸	r?,? min.	1.1mm
電纜長度	L	546.1mm
線纜長度公差 L	線纜長度公差 L ±	10mm

SKF BMB-6208/080S2/UB008A軸承擋肩尺寸

軸擋肩直徑	d? min.	46.5mm
軸徑/緊定套的軸擋肩直徑	db min.	46.5mm
軸徑/緊定套的軸擋肩直徑	db max.	47.4mm
軸承座擋肩尺寸	D? max.	73.5mm
倒角半徑	r? max.	1mm

SKF BMB-6208/080S2/UB008A軸承傳感器技術

電纜連接器類型		自由電纜端
每圈脈沖數	80
周期精度	5%
相位轉換的輸出信號	90°
相移輸出信號容差	30°

SKF BMB-6208/080S2/UB008A軸承數據計算

基本額定動負荷	30.7kN
基本額定靜負荷	19kN
疲勞負荷限值	0.8kN
極限轉速	5600r/min
計算系數	0.025
計算系數	14

SKF BMB-6208/080S2/UB008A軸承質量

傳感器軸承單元質量

0.45kg

SKF BMB-6208/080S2/UB008A軸承相關產品

止動環

SP 80
