SKF 3309DMA軸承尺寸
| 內徑 | d | 45mm |
| 外徑 | D | 100mm |
| 寬度 | B | 39.7mm |
| 組合式內圈的肩部直徑 | d? ≈ | 70mm |
| 外圈肩部直徑 | D? ≈ | 86.35mm |
| 組合式內圈的倒角尺寸 | r?,? min. | 1.5mm |
| 距離載荷點 | a | 93mm |
SKF 3309DMA軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 54mm |
| 軸承座擋肩尺寸 | D? max. | 91mm |
| 倒角半徑 | r? max. | 1.5mm |
SKF 3309DMA軸承數據計算
| 基本額定動載 | 79.3kN |
| 基本額定靜載荷 | 69.5kN |
| 疲勞載荷限值 | 3kN |
| 參考轉速 | 7500r/min |
| 極限轉速 | 6300r/min |
| 計算系數 | 0.095 |
| 計算系數 | 1.34 |
| 計算系數 | 0.54 |
| 計算系數 | 0.44 |
| 計算系數 | 0.47 |
| 計算系數 | 0.81 |
SKF 3309DMA軸承質量
| 軸承重量 | 1.63kg |

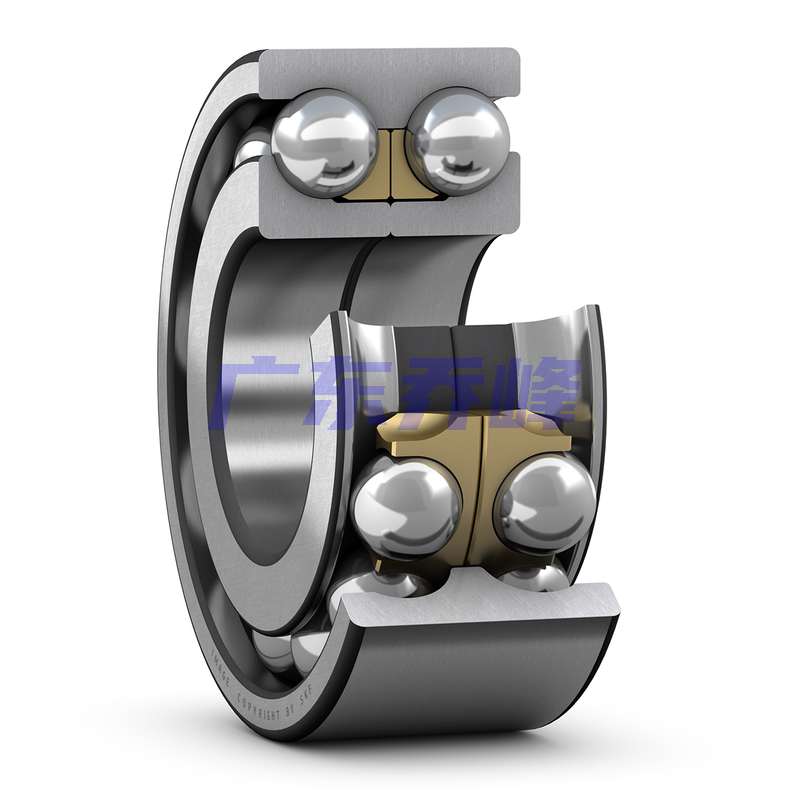

SKF 3309DMA軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF 3309DMA軸承尺寸圖
