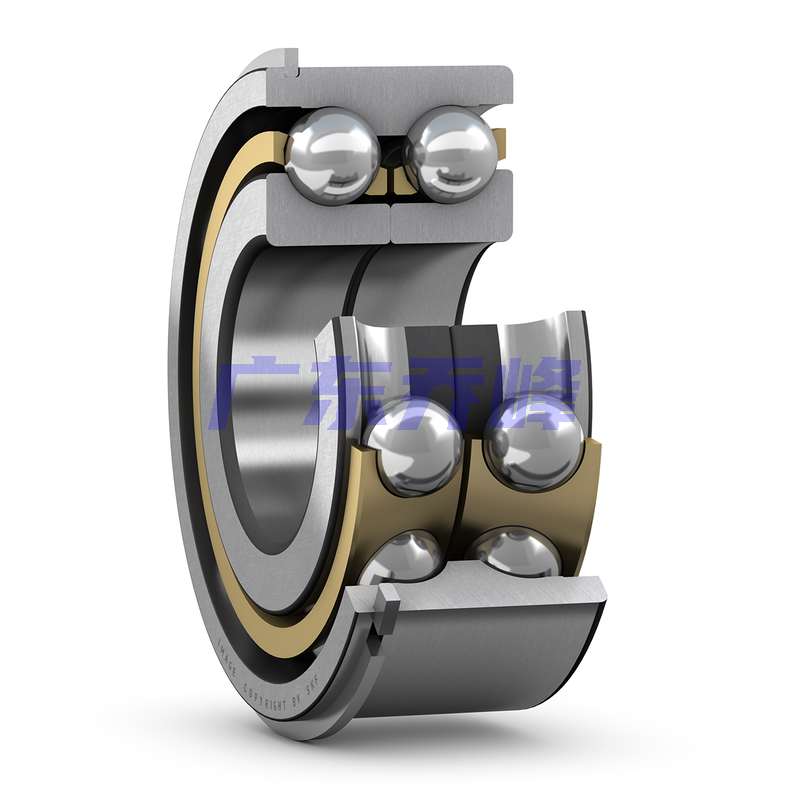

SKF 3308DNRCBM軸承尺寸
| 內徑 | d | 40mm |
| 外徑 | D | 90mm |
| 寬度 | B | 36.5mm |
| 組合式內圈的肩部直徑 | d? ≈ | 61.15mm |
| 外圈肩部直徑 | D? ≈ | 77.47mm |
| 外圈止動槽的直徑 | D? | 86.8mm |
| 止動環外徑 | D? | 96.5mm |
| 外圈側面-止動槽的距離 | C | 3.28mm |
| 外圈止動槽寬度 | b | 2.7mm |
| 止動環寬度 | f | 2.46mm |
| 止動槽底部半徑 | r? max. | 0.6mm |
| 組合式內圈的倒角尺寸 | r?,? min. | 1.5mm |
| 距離載荷點 | a | 71mm |
SKF 3308DNRCBM軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 49mm |
| 倒角半徑 | r? max. | 1.5mm |
SKF 3308DNRCBM軸承數據計算
| 基本額定動載 | 49.4kN |
| 基本額定靜載荷 | 41.5kN |
| 疲勞載荷限值 | 1.76kN |
| 參考轉速 | 8000r/min |
| 極限轉速 | 7000r/min |
| 計算系數 | 0.095 |
| 計算系數 | 1.14 |
| 計算系數 | 0.57 |
| 計算系數 | 0.52 |
| 計算系數 | 0.55 |
| 計算系數 | 0.93 |
SKF 3308DNRCBM軸承質量
| 軸承重量 | 1.2kg |
SKF 3308DNRCBM軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF 3308DNRCBM軸承尺寸圖
