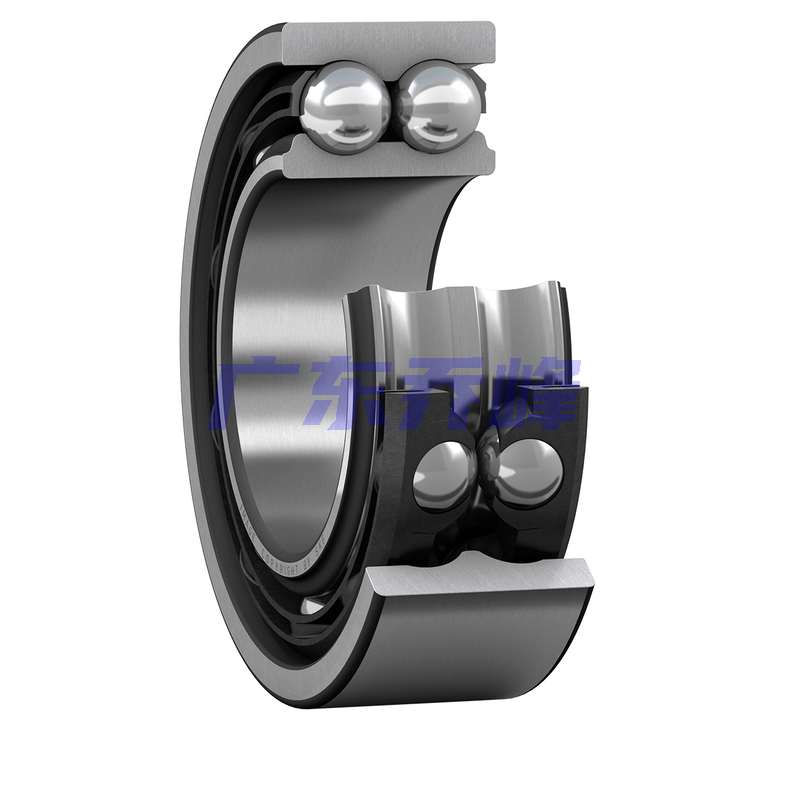

SKF 3206ATN9軸承尺寸
| 內徑 | d | 30mm |
| 外徑 | D | 62mm |
| 寬度 | B | 23.8mm |
| 內圈肩部凹槽直徑 | d? ≈ | 38.7mm |
| 外圈肩部凹槽直徑 | D? ≈ | 55.15mm |
| 內圈倒角尺寸 | r?,? min. | 1mm |
| 距離載荷點 | a | 36mm |
SKF 3206ATN9軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 36mm |
| 軸承座擋肩尺寸 | D? max. | 56mm |
| 倒角半徑 | r? max. | 1mm |
SKF 3206ATN9軸承數據計算
| 基本額定動載 | 30.5kN |
| 基本額定靜載荷 | 22kN |
| 疲勞載荷限值 | 0.93kN |
| 參考轉速 | 10000r/min |
| 極限轉速 | 10000r/min |
| 計算系數 | 0.06 |
| 計算系數 | 0.8 |
| 計算系數 | 0.63 |
| 計算系數 | 0.66 |
| 計算系數 | 0.78 |
| 計算系數 | 1.24 |
SKF 3206ATN9軸承質量
| 軸承重量 | 0.29kg |
SKF 3206ATN9軸承相關產品推薦
| 型號 | 市場價 | 喬峰價 | 庫存 |
| SKF 3206 ATN9/C3軸承 | ￥253.5元 | - | 25 |
