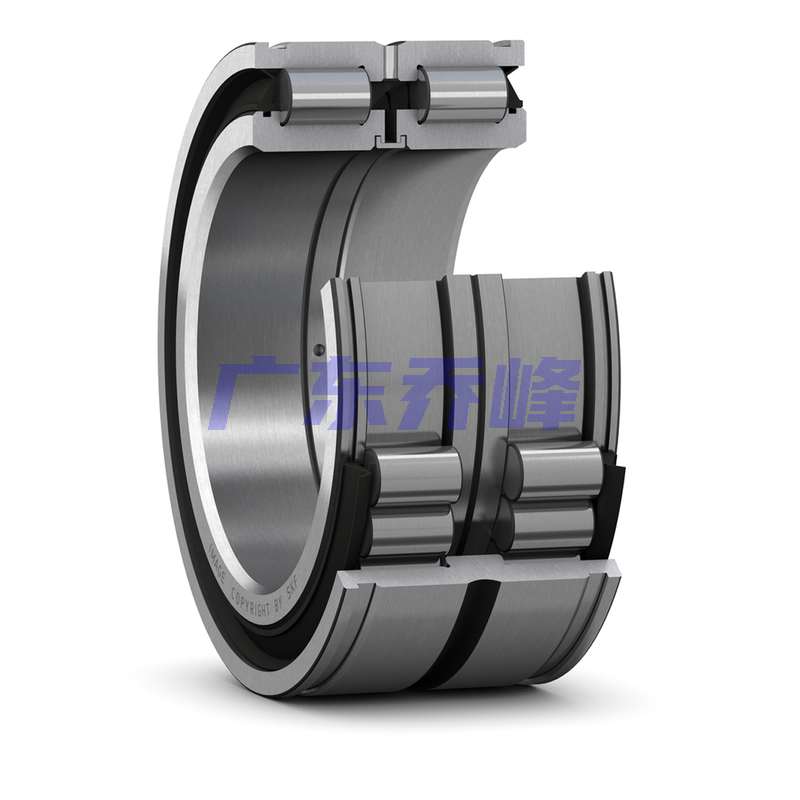

SKF 319436DA-2LS軸承尺寸

內徑	d	180mm
外徑	D	240mm
寬度	B	80mm
外圈寬度（密封式軸承）	C	79mm
內圈肩部直徑	d? ≈	203mm
外圈止動槽的直徑	D?	236mm
外圈外表面的兩個止動槽之間的距離	C?	71.2mm
距離 C1 的公差	距離 C1 的公差 +	0.2mm
外圈側面-止動槽（密封式軸承）的距離	C?	3.9mm
外圈止動槽寬度	b	5.2mm
外圈潤滑槽寬度	b?	7mm
潤滑孔直徑（外圈）	K	4mm
倒角尺寸（密封式軸承）	r min.	1.8mm
倒角尺寸	r?,? min.	0.6mm

SKF 319436DA-2LS軸承擋肩尺寸

軸擋肩直徑	d? min.	187mm
軸擋肩直徑	d??	199mm
適用于 SW 止動環的擋肩寬度（密封軸承）	Ca1	65mm
Ca 擋肩公差（SW 止動環）	Ca 擋肩公差（SW 止動環） -	0.2mm
適用于 DIN 471 止動環的擋肩寬度（密封）	Ca2	61mm
Ca 擋肩公差（DIN 471 止動環）	Ca 擋肩公差（DIN 471 止動環） -	0.2mm
倒角半徑	r? max.	1mm

SKF 319436DA-2LS軸承數據計算

基本額定動載	528kN
基本額定靜載荷	1100kN
疲勞載荷限值	114kN
極限轉速	480r/min
計算系數	0.4

SKF 319436DA-2LS軸承質量

軸承重量

9.8kg

SKF 319436DA-2LS軸承相關產品

Seeger 止動環		SW 240
止動環符合DIN 471標準		240x5
