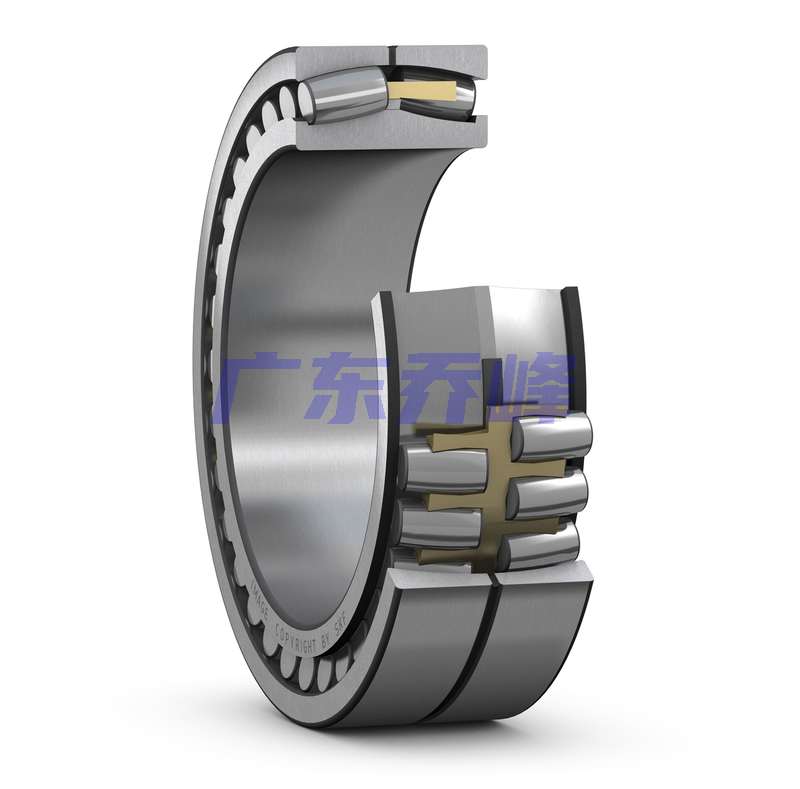

SKF 24196ECA/W33軸承尺寸
| 內徑 | d | 480mm |
| 外徑 | D | 790mm |
| 寬度 | B | 308mm |
| 內圈肩部直徑 | d? ≈ | 564mm |
| 外圈肩部/凹處直徑 | D? ≈ | 678mm |
| 外圈潤滑槽寬度 | b | 22.3mm |
| 潤滑孔直徑（外圈） | K | 12mm |
| 外圈倒角尺寸 | r?,? min. | 7.5mm |
SKF 24196ECA/W33軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 512mm |
| 軸承座擋肩尺寸 | D? max. | 758mm |
| 倒角半徑 | r? max. | 6mm |
SKF 24196ECA/W33軸承數據計算
| 基本額定動載荷 | 9198kN |
| 基本額定靜載荷 | 15600kN |
| 疲勞載荷限值 | 1040kN |
| 參考轉速 | 260r/min |
| 極限轉速 | 400r/min |
| 計算系數 | 0.37 |
| 計算系數 | 1.8 |
| 計算系數 | 2.7 |
| 計算系數 | 1.8 |
SKF 24196ECA/W33軸承質量
| 軸承重量 | 595kg |
SKF 24196ECA/W33軸承尺寸圖
