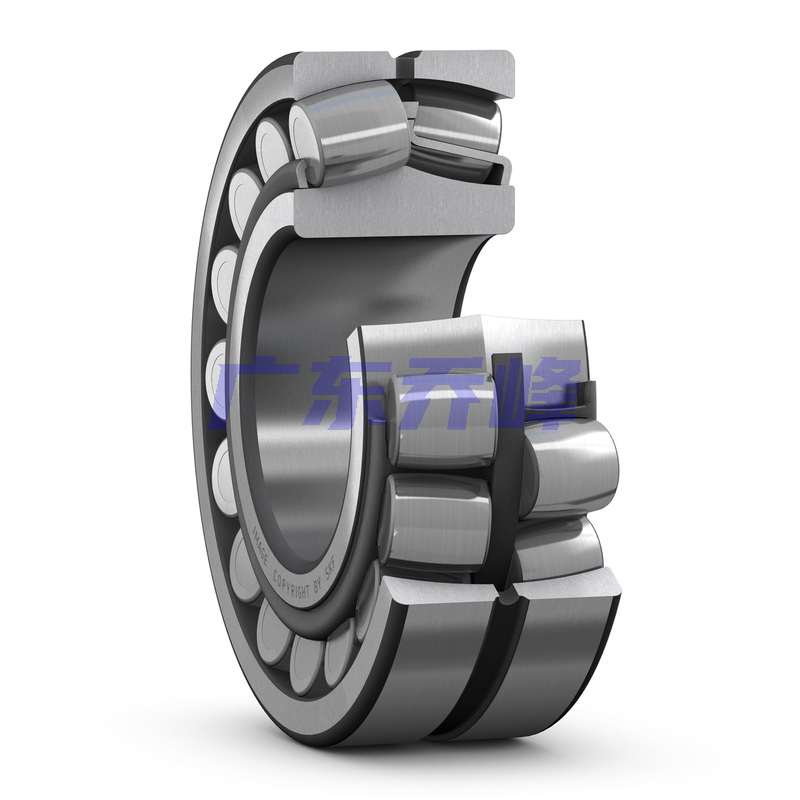

SKF 22320E軸承尺寸
| 內徑 | d | 100mm |
| 外徑 | D | 215mm |
| 寬度 | B | 73mm |
| 內圈肩部直徑 | d? ≈ | 130mm |
| 外圈肩部/凹處直徑 | D? ≈ | 184mm |
| 外圈潤滑槽寬度 | b | 11.1mm |
| 潤滑孔直徑（外圈） | K | 6mm |
| 外圈倒角尺寸 | r?,? min. | 3mm |
SKF 22320E軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 114mm |
| 軸承座擋肩尺寸 | D? max. | 201mm |
| 倒角半徑 | r? max. | 2.5mm |
SKF 22320E軸承數據計算
| 基本額定動載荷 | 847kN |
| 基本額定靜載荷 | 950kN |
| 疲勞載荷限值 | 88kN |
| 參考轉速 | 2400r/min |
| 極限轉速 | 3000r/min |
| 計算系數 | 0.33 |
| 計算系數 | 2 |
| 計算系數 | 3 |
| 計算系數 | 2 |
SKF 22320E軸承質量
| 軸承重量 | 13kg |
SKF 22320E軸承相關產品推薦
| 型號 | 市場價 | 喬峰價 | 庫存 |
| SKF 22320E/C3軸承 | ￥2332.2元 | - | 183 |
| SKF 22320E/C4軸承 | ￥3783元 | - | 23 |
SKF 22320E軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF 22320E軸承尺寸圖
