NTN UKFS305D1 (when used with H2305X)軸承技術規格
| 類型 | 四螺栓方形法蘭式軸承座 |
| 軸承類型 | 滾珠軸承 |
| 鎖緊裝置 | 緊定襯套 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 軸承型號 | UK305D1 |
| 緊定襯套型號 | H2305X |
| 軸承座型號 | FS305D1 |
| 殼體材質 | 鑄鐵 |
| 殼體鑄造型式 | 一體成型 |
| 端蓋類型 | 開式 |
| 性能 | 重型 |
| 基本額定動載荷 | 4750 lbf 21200 N 21.20 kN |
| 基本額定靜載荷 | 2450 lbf 10900 N 10.90 kN |
| 重量 | 2.700 lb 1.200 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
| 潤滑方式 | 可再潤滑 |
NTN UKFS305D1 (when used with H2305X)軸承尺寸規格
| 四螺栓方形法蘭式軸承座，鑄造外殼，帶緊定襯套，UKFS型 - 尺寸 | |
| d | 0.7874 in 20.000 mm |
| L | 4.3438 in 110.0 mm |
| J | 3.1563 in 80.0 mm |
| A | 1.1406 in 29.0 mm |
| A0 | 1.4531 in 37.000 mm |
| A1 | 0.5000 in 13.0 mm |
| A2 | 0.3594 in 9.000 mm |
| A3 | 0.2813 in 7.0 mm |
| H3 | 3.1496 in 80.0 mm |
| N | 0.6250 in 16.0 mm |
| B1 | 1.3780 in 35.000 mm |
| F | 0.1969 in 5.000 mm |
| 注意 | 銷售圖紙反映的是不帶緊定襯套的尺寸，實際上是帶的，因此需要注意。如不能很好把握，可直接致電020-81178086咨詢我們。 |

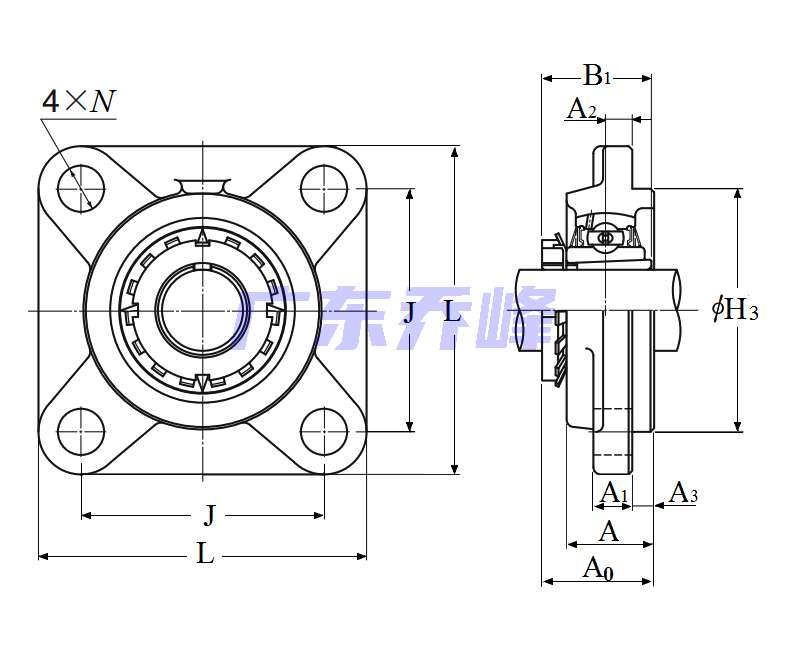

NTN UKFS305D1 (when used with H2305X)軸承尺寸圖
NTN UKFS305D1 (when used with H2305X)軸承同尺寸型號
| UKFS305D1 (when used with H2305X) | 詳細尺寸，d：20.000mm，c：37.000mm，b：29.000mm，j：80.000mm，r：110.000mm |
| 共計找到1條記錄 | |
NTN UKFS305D1 (when used with H2305X)軸承相關配件/適用型號
| UK305D1 | 詳細尺寸，d：25.000mm，dD：62.000mm，c：20.000mm，b：26.000mm |
| H2305X | 詳細尺寸，d：20.000mm，dD：38.000mm，c：8.000mm，r：35.000mm |
