NTN UELS310-113D1軸承代號說明
U
E
L
S
3
1
0
-
1
1
3
D
1
UEL：寬內圈，鎖圈帶拋油環
S：圓柱外圈
3：系列：重型承重
10：內徑系列：50 mm 系列
-：內徑分隔符
113：內徑：1.8125 in
D1：帶油槽油孔，可再潤滑
UEL：
寬內圈，鎖圈帶拋油環
S：
圓柱外圈
3：
系列：重型承重
10：
內徑系列：50 mm 系列
-：
內徑分隔符
113：
內徑：1.8125 in
D1：
帶油槽油孔，可再潤滑
NTN UELS310-113D1軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 標準 |
| 鎖緊裝置 | 偏心鎖緊套 |
| 潤滑方式 | 可再潤滑 |
| 鎖緊套型號 | EL310-113 |
| 基礎外圈型號 | 310 |
| 基本額定靜載荷 | 8650 lbf 38500 N 38.50 kN |
| 基本額定動載荷 | 13900 lbf 62000 N 62.00 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN UELS310-113D1軸承尺寸規格
| 帶偏心鎖緊套的外球面軸承，寬外圈 - 圓柱內徑 - 尺寸 | |
| d | 1.8125 in 46.038 mm |
| D | 4.3307 in 110.000 mm |
| C | 1.2598 in 32.000 mm |
| B | 1.9370 in 49.200 mm |
| B1 | 2.6220 in 66.600 mm |
| r | 0.0984 in 2.500 mm |
| ds | 3/8-24 UNF |
| G | 0.3425 in 8.700 mm |
| d3 | 3.0000 in 76.200 mm |
| B5 | 0.8740 in 22.200 mm |
| S1 | 1.6535 in 42.000 mm |
| S | 0.9685 in 24.600 mm |
| F | 0.2480 in 6.300 mm |
| r1 | 0.0591 in 1.500 mm |

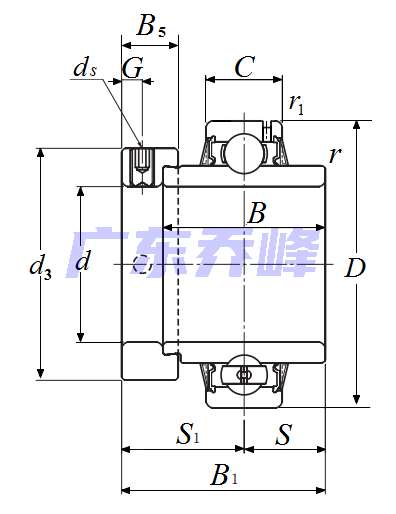

NTN UELS310-113D1軸承尺寸圖
