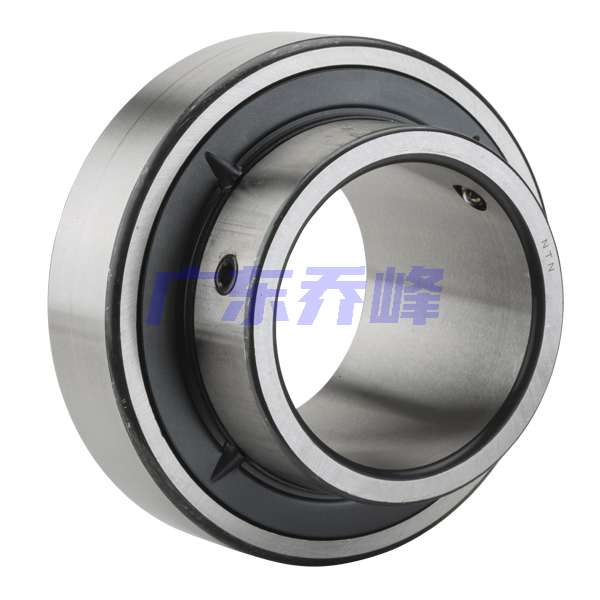

NTN UCS308D1軸承代號說明
U
C
S
3
0
8
D
1
UCS：帶緊定螺釘，寬外圈，圓柱外圈
3：系列：重型承重
08：內徑：40 mm
D1：帶油槽油孔，可再潤滑
UCS：
帶緊定螺釘，寬外圈，圓柱外圈
3：
系列：重型承重
08：
內徑：40 mm
D1：
帶油槽油孔，可再潤滑
NTN UCS308D1軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 3500轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 重型 |
| 鎖緊裝置 | 2 -120° 緊定螺釘 |
| 潤滑方式 | 可再潤滑 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 5400 lbf 24000 N 24.00 kN |
| 基本額定動載荷 | 9100 lbf 40500 N 40.50 kN |
| 附件 | 雙面密封 |
| 重量 | 2.205 lb 1.000 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN UCS308D1軸承尺寸規格
| 帶緊定螺釘?shù)耐馇蛎孑S承，寬外圈 - 圓柱內徑 - 尺寸 | |
| d | 1.5748 in 40.000 mm |
| D | 3.5433 in 90.000 mm |
| C | 1.0630 in 27.000 mm |
| B | 2.0472 in 52.000 mm |
| r | 0.0787 in 2.000 mm |
| ds | M10x1.25 |
| G | 0.3937 in 10.000 mm |
| d4 | 2.2047 in 56.000 mm |
| S1 | 1.2992 in 33.000 mm |
| S | 0.7480 in 19.000 mm |

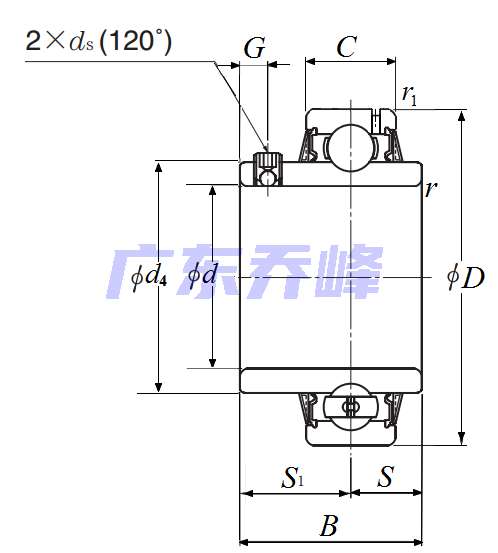

NTN UCS308D1軸承尺寸圖
