NTN UCS212-206LD1N軸承代號說明
U
C
S
2
1
2
-
2
0
6
L
D
1
N
UCS：帶緊定螺釘，寬外圈，圓柱外圈
2：系列：輕型承重
12：內徑系列：60 mm 系列
-：內徑分隔符
206：內徑：2.375 in
L：設計變更，更薄的內圈，內徑變大
D1：帶油槽油孔，可再潤滑
N：帶止動槽
UCS：
帶緊定螺釘，寬外圈，圓柱外圈
2：
系列：輕型承重
12：
內徑系列：60 mm 系列
-：
內徑分隔符
206：
內徑：2.375 in
L：
設計變更，更薄的內圈，內徑變大
D1：
帶油槽油孔，可再潤滑
N：
帶止動槽
NTN UCS212-206LD1N軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 極限轉速-脂潤滑 | 2500轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 標準 |
| 鎖緊裝置 | 2 -120° 緊定螺釘 |
| 潤滑方式 | 可再潤滑 |
| 基本額定靜載荷 | 8100 lbf 36000 N 36.00 kN |
| 基本額定動載荷 | 11800 lbf 52500 N 52.50 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN UCS212-206LD1N軸承尺寸規格
| 帶緊定螺釘?shù)耐馇蛎孑S承，寬外圈 - 圓柱內徑，帶止動環槽 - 尺寸 | |
| d | 2.3750 in 60.325 mm |
| D | 4.3307 in 110.000 mm |
| C | 1.0630 in 27.000 mm |
| B | 2.5630 in 65.100 mm |
| r | 0.0787 in 2.000 mm |
| r1 | 0.0787 in 2.000 mm |
| ds | 3/8-24 UNF |
| G | 0.3937 in 10.000 mm |
| d4 | 3.0315 in 77.000 mm |
| S1 | 1.5630 in 39.700 mm |
| S | 1.0000 in 25.400 mm |
| a | 0.1732 in 4.400 mm |
| b | 0.1122 in 2.850 mm |
| D1 | 4.2051 in 106.810 mm |
| F | 0.2362 in 6.000 mm |

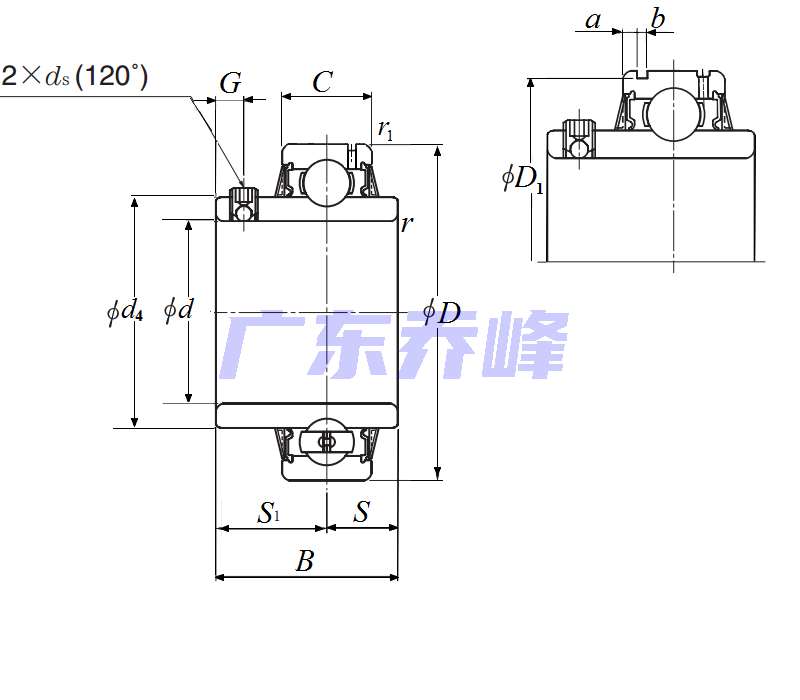

NTN UCS212-206LD1N軸承尺寸圖
