NTN TMB305NR軸承代號說明
T
M
B
3
0
5
N
R
TMB：老系列長壽命TMB軸承
3：尺寸系列：03系列
05：內徑：25 mm
NR：帶止動環和止動槽
TMB：
老系列長壽命TMB軸承
3：
尺寸系列：03系列
05：
內徑：25 mm
NR：
帶止動環和止動槽
NTN TMB305NR軸承技術規格
| 類型 | 深溝球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 14000轉/分鐘 |
| 極限轉速-脂潤滑 | 12000轉/分鐘 |
| 樣式 | Long Life Thermal Mechanical Bearing |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 系數 | 12.6 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 2450 lbf 10900 N 10.90 kN |
| 基本額定動載荷 | 4750 lbf 21200 N 21.20 kN |
| 附件 | 開式 |
| 重量 | 0.516 lb 0.234 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN TMB305NR軸承尺寸規格
| 單列深溝球軸承 - 開式帶止動環 - 尺寸 | |
| d | 0.9843 in 25.000 mm |
| D | 2.4409 in 62.000 mm |
| B | 0.6693 in 17.000 mm |
| D1 | 2.3469 in 59.610 mm |
| D2 | 2.6654 in 67.700 mm |
| a | 0.1291 in 3.280 mm |
| f | 0.0669 in 1.700 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 1.2402 in 31.500 mm |
| da max | 1.3780 in 35.000 mm |
| Da max | 2.1850 in 55.500 mm |
| ras max | 0.0394 in 1.000 mm |

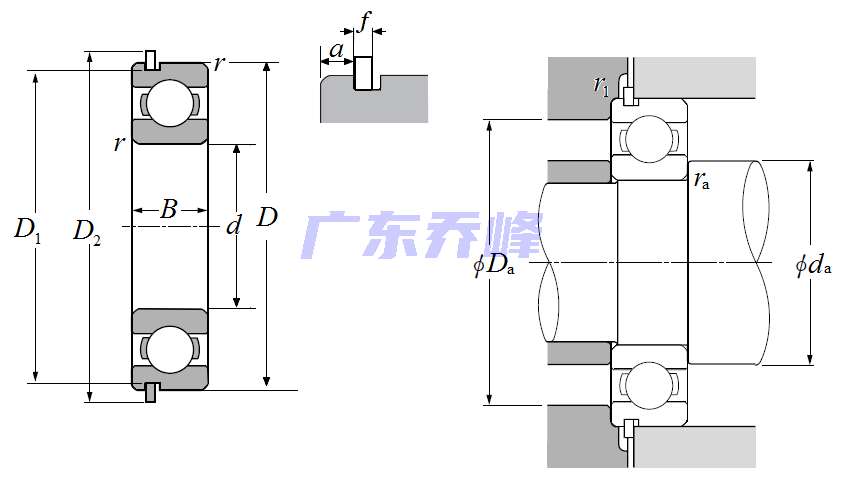

NTN TMB305NR軸承尺寸圖
