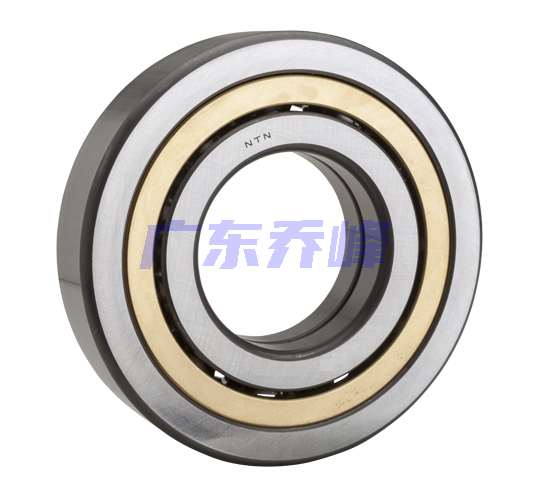

NTN QJ313軸承代號說明
Q
J
3
1
3
QJ：四點接觸球軸承
3：尺寸系列：03系列
13：內徑：65 mm
QJ：
四點接觸球軸承
3：
尺寸系列：03系列
13：
內徑：65 mm
NTN QJ313軸承技術規格
| 類型 | 四點接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 高強度，兩片接合式，機加工 |
| 保持架材質 | 黃銅 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 5200轉/分鐘 |
| 極限轉速-脂潤滑 | 3900轉/分鐘 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 接觸角 | 30 o |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 51500 lbf 228000 N 228.00 kN |
| 基本額定動載荷 | 31000 lbf 138000 N 138.00 kN |
| 附件 | 開式 |
| 重量 | 5.952 lb 2.700 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN QJ313軸承尺寸規格
| 四點接觸球軸承 - 尺寸 | |
| d | 2.5591 in 65.000 mm |
| D | 5.5118 in 140.000 mm |
| B | 1.2992 in 33.000 mm |
| r | 0.0827 in 2.100 mm |
| a | 2.3228 in 59.000 mm |
| da min | 3.0315 in 77.000 mm |
| Da max | 5.0394 in 128.000 mm |
| ras max | 0.0787 in 2.000 mm |

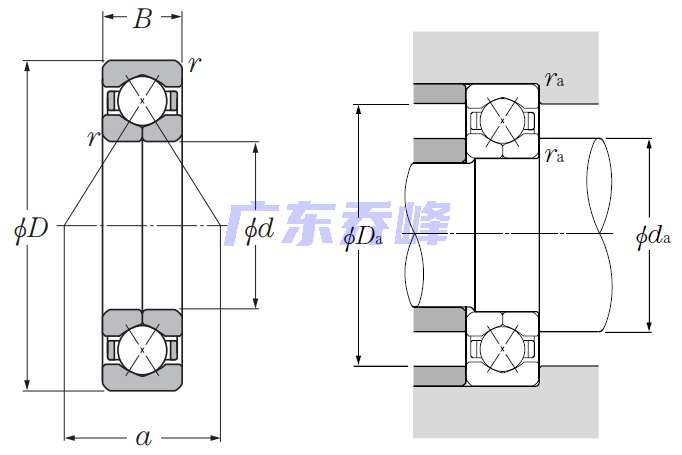

NTN QJ313軸承尺寸圖
