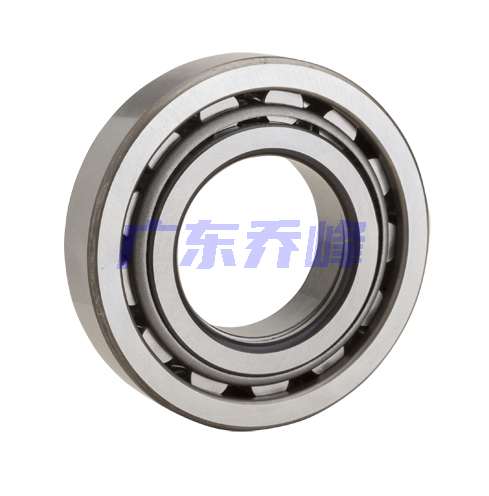

NTN NUP340軸承代號說明
N
U
P
3
4
0
NUP：外圈雙擋邊，內圈單擋邊，另一側帶平擋圈
3：尺寸系列：03系列
40：內徑：200 mm
NUP：
外圈雙擋邊，內圈單擋邊，另一側帶平擋圈
3：
尺寸系列：03系列
40：
內徑：200 mm
NTN NUP340軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 高強度，兩片接合式，機加工黃銅 |
| 極限轉速-油潤滑 | 1800轉/分鐘 |
| 極限轉速-脂潤滑 | 1500轉/分鐘 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 286000 lbf 1270000 N 1270.00 kN |
| 基本額定動載荷 | 219000 lbf 975000 N 975.00 kN |
| 附件 | 開式 |
| 重量 | 123.018 lb 55.800 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN NUP340軸承尺寸規格
| 圓柱滾子軸承 -可分離型，短內圈帶一個加強筋，帶側板，外圈帶兩個加強筋 - 尺寸 | |
| d | 7.8740 in 200.000 mm |
| D | 16.5354 in 420.000 mm |
| B | 3.1496 in 80.000 mm |
| J | 11.0236 in 280.000 mm |
| r | 0.1969 in 5.000 mm |
| da min | 8.6614 in 220.000 mm |
| db min | 8.6614 in 220.000 mm |
| Da max | 15.7480 in 400.000 mm |
| Db max | 15.7480 in 400.000 mm |
| Db min | 14.4094 in 366.000 mm |
| r1as max | 0.1575 in 4.000 mm |

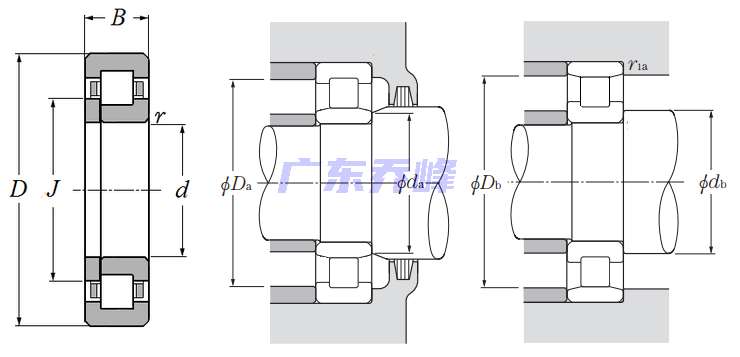

NTN NUP340軸承尺寸圖
