NTN NNU4938W33NAP5軸承代號說明
N
N
U
4
9
3
8
W
3
3
N
A
P
5
NNU：內圈可雙向分離，外圈不可分離
49：雙列圓柱滾子軸承 49系列
38：內徑：190 mm
W33：外圈潤滑油槽油孔
NA：圓柱滾子軸承的徑向游隙
P5：P5級精度
NNU：
內圈可雙向分離，外圈不可分離
49：
雙列圓柱滾子軸承 49系列
38：
內徑：190 mm
W33：
外圈潤滑油槽油孔
NA：
圓柱滾子軸承的徑向游隙
P5：
P5級精度
NTN NNU4938W33NAP5軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱型 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 高強度，兩片接合式，機加工黃銅 |
| 極限轉速-油潤滑 | 3600轉/分鐘 |
| 極限轉速-脂潤滑 | 3000轉/分鐘 |
| 精度 | ISO Class 5 |
| 結構 | 雙列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 帶注油孔 |
| 徑向游隙 | C0NA |
| 基本額定靜載荷 | 232000 lbf 1030000 N 1030.00 kN |
| 基本額定動載荷 | 107000 lbf 475000 N 475.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN NNU4938W33NAP5軸承尺寸規格
| 雙列圓柱滾子軸承 - 圓柱孔 - NN型U - 尺寸 | |
| d | 7.4803 in 190.000 mm |
| D | 10.2362 in 260.000 mm |
| B | 2.7165 in 69.000 mm |
| C | 2.7165 in 69.000 mm |
| Fw | 8.3465 in 212.000 mm |
| r | 0.0787 in 2.000 mm |
| da min | 7.8346 in 199.000 mm |
| db min | 8.0709 in 205.000 mm |
| Da max | 9.8819 in 251.000 mm |
| Db min | 9.6850 in 246.000 mm |
| Db max | 9.8819 in 251.000 mm |
| ras max | 0.0787 in 2.000 mm |

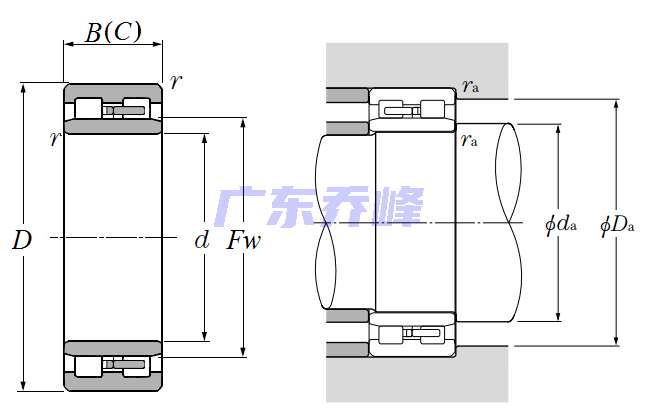

NTN NNU4938W33NAP5軸承尺寸圖
