NTN NN3020KD1C0NAP4軸承代號說明
N
N
3
0
2
0
K
D
1
C
0
N
A
P
4
NN：外圈可雙向分離，內圈不可分離
30：雙列圓柱滾子軸承 30系列
20：內徑：100 mm
K：錐孔，錐角 1:12
D1：帶油槽油孔，可再潤滑
C0NA：C0游隙范圍減?。ǖ骄蜗断嗤?/div>
P4：P4級精度
NN：
外圈可雙向分離，內圈不可分離
30：
雙列圓柱滾子軸承 30系列
20：
內徑：100 mm
K：
錐孔，錐角 1:12
D1：
帶油槽油孔，可再潤滑
C0NA：
C0游隙范圍減?。ǖ骄蜗断嗤?/div>
P4：
P4級精度
NTN NN3020KD1C0NAP4軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓錐孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 高強度，兩片接合式，機加工黃銅 |
| 極限轉速-油潤滑 | 4800轉/分鐘 |
| 極限轉速-脂潤滑 | 4000轉/分鐘 |
| 錐角 | 1:12 |
| 精度 | ISO Class 4 |
| 結構 | 雙列 |
| 注油孔 | 帶注油孔 |
| 徑向游隙 | C0NA |
| 基本額定靜載荷 | 57500 lbf 256000 N 256.00 kN |
| 基本額定動載荷 | 34500 lbf 153000 N 153.00 kN |
| 附件 | 開式 |
| 重量 | 4.813 lb 2.183 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN NN3020KD1C0NAP4軸承尺寸規格
| 雙列圓柱滾子軸承 - 圓錐孔&注油孔 - NN型 - 尺寸 | |
| d | 3.9370 in 100.000 mm |
| D | 5.9055 in 150.000 mm |
| B | 1.4567 in 37.000 mm |
| C | 1.4567 in 37.000 mm |
| Ew | 5.3937 in 137.000 mm |
| r | 0.0591 in 1.500 mm |
| da min | 4.2520 in 108.000 mm |
| db min | 4.3701 in 111.000 mm |
| Da max | 5.4724 in 139.000 mm |
| Db min | 5.4724 in 139.000 mm |
| Db max | 5.5906 in 142.000 mm |
| ras max | 0.0591 in 1.500 mm |

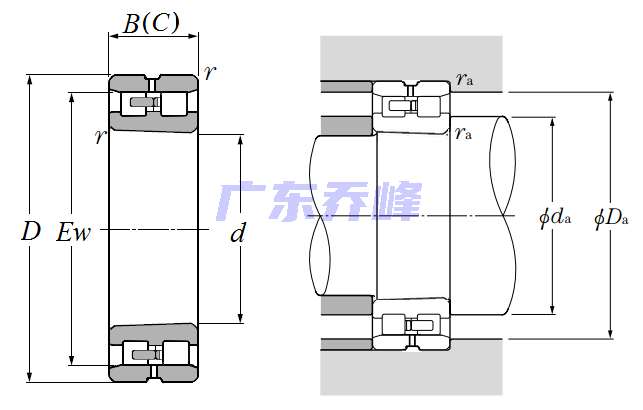

NTN NN3020KD1C0NAP4軸承尺寸圖
