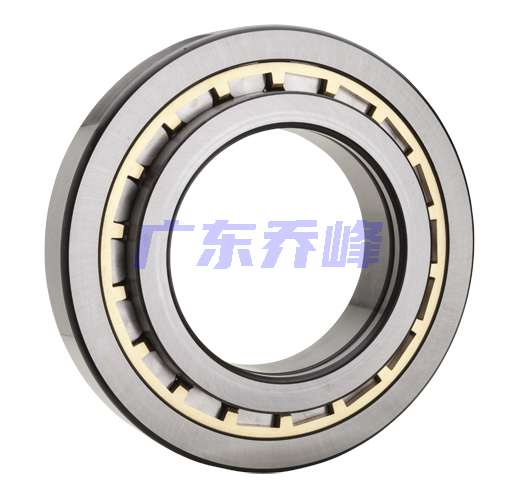

NTN NH208軸承代號說明
N
H
2
0
8
NH：外圈雙擋邊，內圈單擋邊，另一側帶L型斜擋圈
2：尺寸系列：02系列
08：內徑：40 mm
NH：
外圈雙擋邊，內圈單擋邊，另一側帶L型斜擋圈
2：
尺寸系列：02系列
08：
內徑：40 mm
NTN NH208軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 壓制鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 9650 lbf 43000 N 43.00 kN |
| 基本額定動載荷 | 9800 lbf 43500 N 43.50 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN NH208軸承尺寸規格
| 圓柱滾子軸承帶單擋邊內圈帶外圈&滾子組件，斜擋圈 - NH系列 - 尺寸 | |
| d | 1.5748 in 40.000 mm |
| D | 3.1496 in 80.000 mm |
| B | 0.7087 in 18.000 mm |
| Fw | 1.9685 in 50.000 mm |
| d1 | 2.1339 in 54.200 mm |
| B1 | 0.1969 in 5.000 mm |
| B2 | 0.3543 in 9.000 mm |
| J | 2.1339 in 54.200 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0433 in 1.100 mm |
| da min | 1.8307 in 46.500 mm |
| db min | 1.8307 in 46.500 mm |
| Da max | 2.8937 in 73.500 mm |
| Db max | 2.8937 in 73.500 mm |
| Db min | 2.8346 in 72.000 mm |

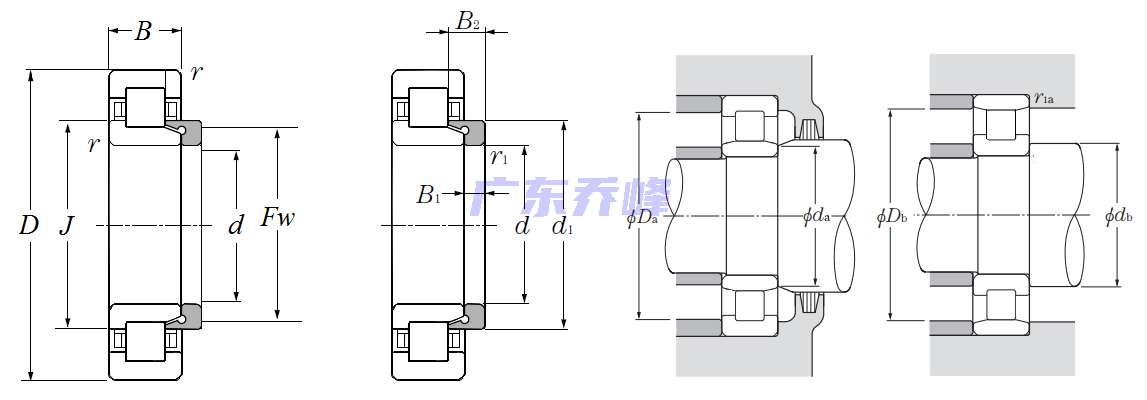

NTN NH208軸承尺寸圖
