NTN NAB200軸承技術規格
| 類型 | 擋圈型滾輪軸承 |
| 滾子型式 | 滾針 |
| 軸承類型 | 滾針軸承 |
| 材質 | 高碳鉻鋼 |
| 保持架材質 | 壓制鋼 |
| 外圈類型 | 球面 |
| 極限轉速-油潤滑 | 14000轉/分鐘 |
| 極限轉速-脂潤滑 | 11000轉/分鐘 |
| 附件 | 開式 |
| 基本額定靜載荷 | 2150 lbf 9550 N 9.55 kN |
| 基本額定動載荷 | 2180 lbf 9700 N 9.70 kN |
| 軌道額定載荷 | 585 lbf 2600 N |
| 重量 | 0.108 lb 0.049 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN NAB200軸承尺寸規格
| 擋圈型滾輪軸承 - 帶內圈，NAB型，球面外圈 - 尺寸 | |
| d | 0.3937 in 10.000 mm |
| D（0/-0.050） | 1.1811 in 30.000 mm |
| Ew | 0.7874 in 20.000 mm |
| F | 0.5512 in 14.000 mm |
| C | 0.4646 in 11.800 mm |
| B | 0.4724 in 12.000 mm |
| r | 0.0197 in 0.500 mm |

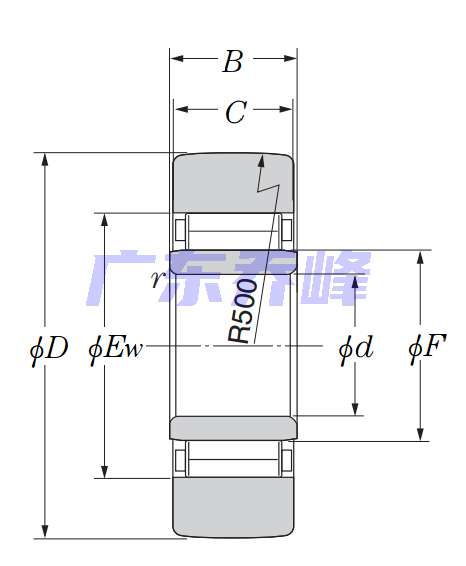

NTN NAB200軸承尺寸圖
