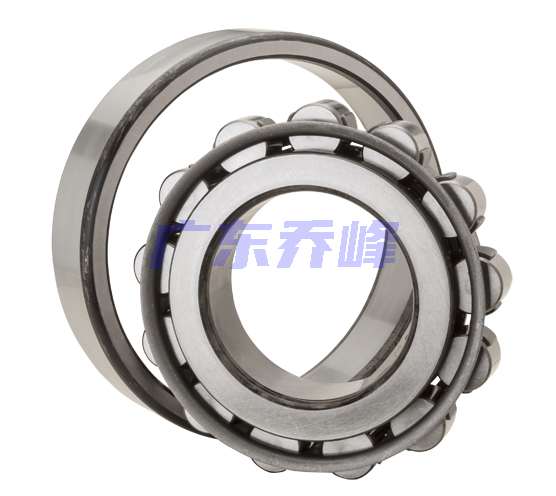

NTN N1016HSR軸承代號說明
N
1
0
1
6
H
S
R
N：外圈無擋邊，內圈雙擋邊
1：寬度系列：01系列
0：尺寸系列：10系列
16：內徑：80 mm
HSR：超高轉速
N：
外圈無擋邊，內圈雙擋邊
1：
寬度系列：01系列
0：
尺寸系列：10系列
16：
內徑：80 mm
HSR：
超高轉速
NTN N1016HSR軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 尼龍 |
| 極限轉速-油潤滑 | 21900轉/分鐘 |
| 極限轉速-脂潤滑 | 11000轉/分鐘 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 11200 lbf 50000 N 50.00 kN |
| 基本額定動載荷 | 8550 lbf 38000 N 38.00 kN |
| 附件 | 開式 |
NTN N1016HSR軸承尺寸規格
| 圓柱滾子軸承 -內圈帶兩個加強筋，可分離型，普通外圈 - 尺寸 | |
| d | 3.1496 in 80.000 mm |
| D | 4.9213 in 125.000 mm |
| B | 0.8661 in 22.000 mm |
| Ew | 4.4488 in 113.000 mm |
| r | 0.0433 in 1.100 mm |
| da min | 3.4055 in 86.500 mm |
| Db max | 4.6654 in 118.500 mm |
| Db min | 4.4882 in 114.000 mm |
| r1as max | 0.0394 in 1.000 mm |

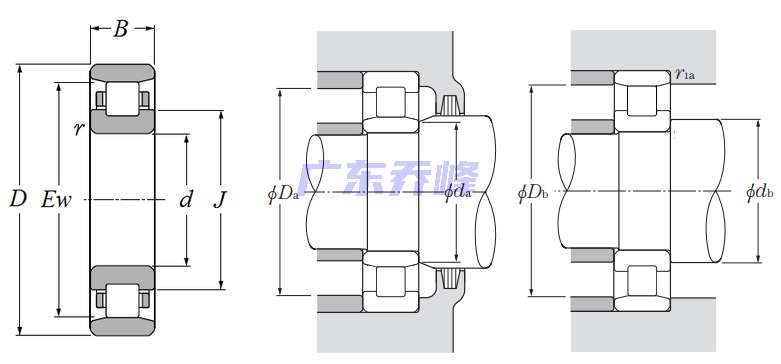

NTN N1016HSR軸承尺寸圖
