NTN MUF1306UGV軸承代號說明
M
U
F
1
3
0
6
U
G
V
MUF：M：NTN BOWER產品，標準公制尺寸系列，U：內圈雙擋邊，F：內徑小于 15mm
1：寬度系列：01系列
3：尺寸系列：03系列
06：內徑：30 mm
U：外環內徑上帶一個擋邊和一個擋圈
G：外圈帶止動環槽
V：一體成型鋼保持架
MUF：
M：NTN BOWER產品，標準公制尺寸系列，U：內圈雙擋邊，F：內徑小于 15mm
1：
寬度系列：01系列
3：
尺寸系列：03系列
06：
內徑：30 mm
U：
外環內徑上帶一個擋邊和一個擋圈
G：
外圈帶止動環槽
V：
一體成型鋼保持架
NTN MUF1306UGV軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | One-Piece Steel |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 11800 lbf 52500 N 52.50 kN |
| 基本額定動載荷 | 11700 lbf 52000 N 52.00 kN |
| 附件 | 開式 |
| 重量 | 0.842 lb 0.382 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN MUF1306UGV軸承尺寸規格
| 圓柱滾子軸承 - 不可分離型，內圈帶兩個加強筋，外圈帶一個加強筋，帶擋圈，帶止動環槽 - 尺寸 | |
| B | 1.1811 in 30.000 mm |
| D | 2.8346 in 72.000 mm |
| W | 0.7480 in 19.000 mm |
| C | 2.3780 in 60.400 mm |
| F | 1.7421 in 44.250 mm |
| H | 2.2390 in 56.870 mm |
| D1 | 2.7091 in 68.810 mm |
| g | 0.0780 in 1.980 mm |
| p | 0.1252 in 3.180 mm |
| R | 0.0598 in 1.520 mm |
| U（普通內外圈） | 1.4882 in 37.800 mm |
| V（加強筋內外圈） | 1.5984 in 40.600 mm |
| X（普通內外圈） | 2.5197 in 64.000 mm |
| Z（加強筋內外圈） | 2.3701 in 60.200 mm |
| r | 0.0402 in 1.020 mm |

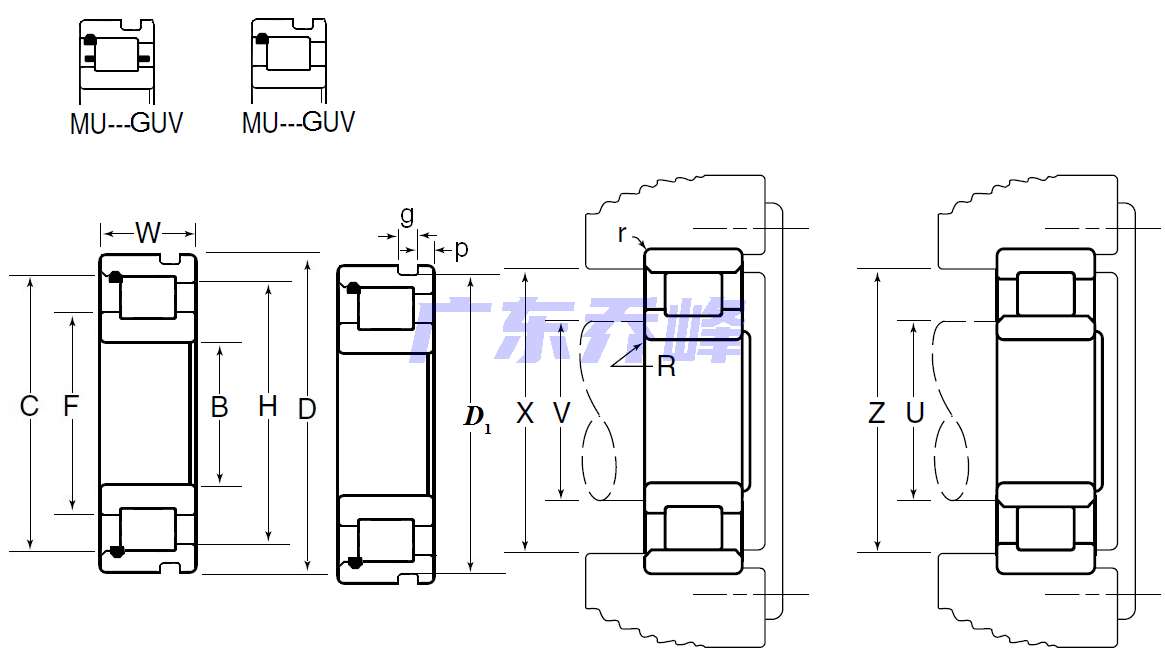

NTN MUF1306UGV軸承尺寸圖
