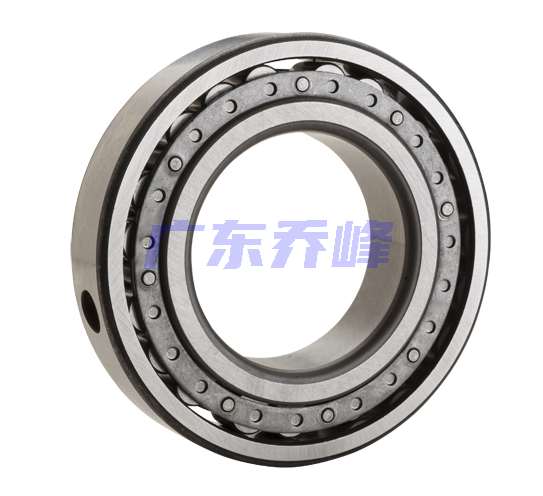

NTN MU1314CHSV軸承代號說明
M
U
1
3
1
4
C
H
S
V
MU：M：NTN BOWER產品，標準公制尺寸系列，U：內圈雙擋邊
1：寬度系列：01系列
3：尺寸系列：03系列
14：內徑：70 mm
C：滑動外圈
H：外圈外徑上帶盲銷孔
S：外圈一側帶短擋邊
V：一體成型鋼保持架
MU：
M：NTN BOWER產品，標準公制尺寸系列，U：內圈雙擋邊
1：
寬度系列：01系列
3：
尺寸系列：03系列
14：
內徑：70 mm
C：
滑動外圈
H：
外圈外徑上帶盲銷孔
S：
外圈一側帶短擋邊
V：
一體成型鋼保持架
NTN MU1314CHSV軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 一體成型，鋼質 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 55500 lbf 247000 N 247.00 kN |
| 基本額定動載荷 | 47500 lbf 211000 N 211.00 kN |
| 附件 | 開式 |
| 重量 | 6.473 lb 2.936 kg |
NTN MU1314CHSV軸承尺寸規格
| 可分離外圈軸承 -內圈帶兩個加強筋，普通外圈，銷釘孔 - 尺寸 | |
| B | 2.7559 in 70.000 mm |
| D | 5.9055 in 150.000 mm |
| W | 1.3780 in 35.000 mm |
| C | 5.0941 in 129.390 mm |
| F | 3.8079 in 96.720 mm |
| a | 0.4382 in 11.130 mm |
| b | 0.1799 in 4.570 mm |
| R | 0.1252 in 3.180 mm |
| U（普通內外圈） | 3.3189 in 84.300 mm |
| V（加強筋內外圈） | 3.5118 in 89.200 mm |
| X（普通內外圈） | 5.3386 in 135.600 mm |
| Z（加強筋內外圈） | 5.0906 in 129.300 mm |
| r | 0.0799 in 2.030 mm |

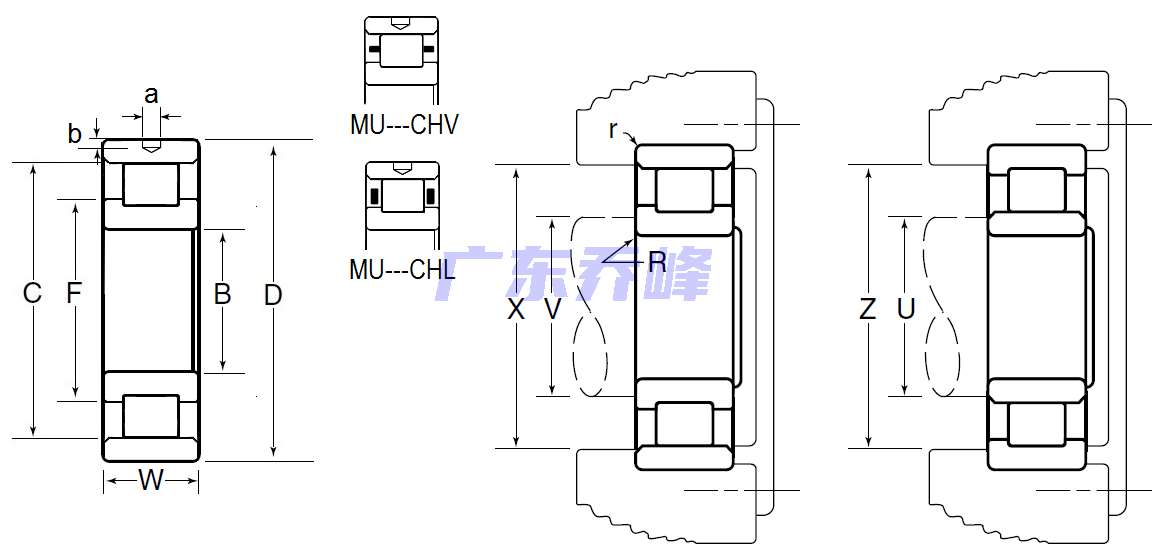

NTN MU1314CHSV軸承尺寸圖
