NTN MR1209TL軸承代號說明
M
R
1
2
0
9
T
L
MR：M：NTN BOWER產品，標準公制尺寸系列，R：內圈單擋邊
1：寬度系列：01系列
2：尺寸系列：02系列
09：內徑：45 mm
T：外圈內徑中帶雙擋邊
L：復合鋼保持架
MR：
M：NTN BOWER產品，標準公制尺寸系列，R：內圈單擋邊
1：
寬度系列：01系列
2：
尺寸系列：02系列
09：
內徑：45 mm
T：
外圈內徑中帶雙擋邊
L：
復合鋼保持架
NTN MR1209TL軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 16900 lbf 75000 N 75.00 kN |
| 基本額定動載荷 | 14400 lbf 64000 N 64.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN MR1209TL軸承尺寸規格
| 圓柱滾子軸承 -可分離型內圈帶一個加強筋，外圈帶兩個擋圈 - 尺寸 | |
| B | 1.7717 in 45.000 mm |
| D | 3.3465 in 85.000 mm |
| W | 0.7480 in 19.000 mm |
| A | 2.1858 in 55.520 mm |
| C | 2.9520 in 74.980 mm |
| F | 2.3240 in 59.030 mm |
| R | 0.0598 in 1.520 mm |
| U（普通內外圈） | 2.0787 in 52.800 mm |
| V（加強筋內外圈） | 2.1811 in 55.400 mm |
| X（普通內外圈） | 3.0787 in 78.200 mm |
| Z（加強筋內外圈） | 2.9488 in 74.900 mm |
| r | 0.0402 in 1.020 mm |

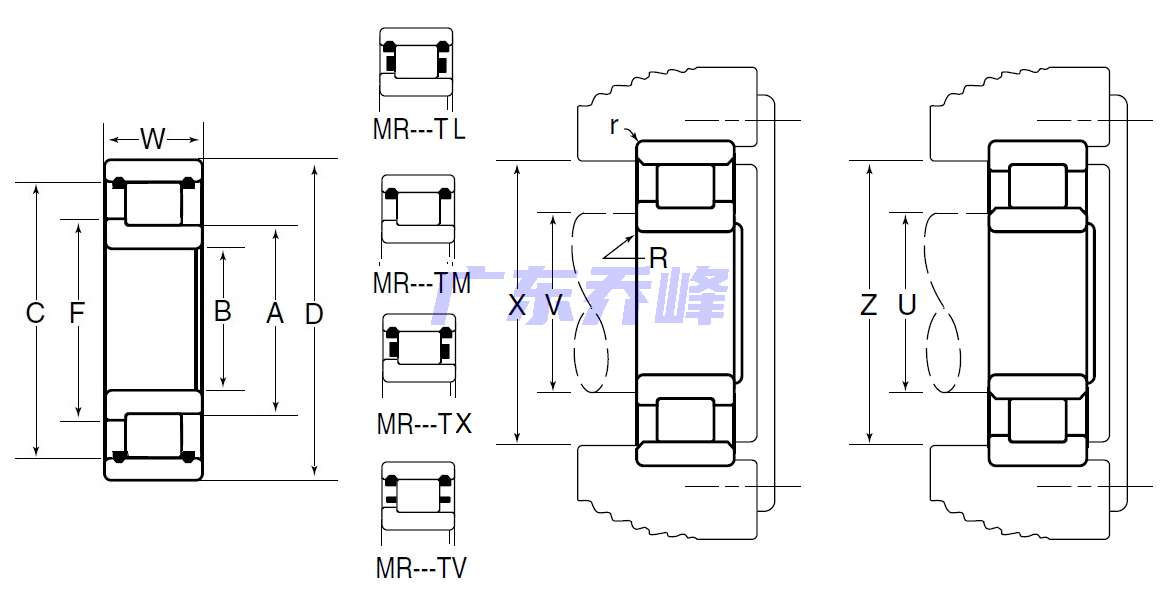

NTN MR1209TL軸承尺寸圖
