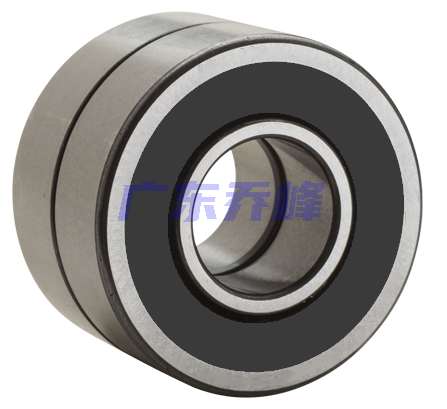

NTN-SNR MLE71900HVDUJ74S軸承代號說明
M
L
E
7
1
9
0
0
H
V
D
U
J
7
4
S
ML：高轉速高精度角接觸軸承
E：雙面非接觸式密封
7：角接觸球軸承
19：尺寸系列：19系列
00：內徑：10 mm
H：接觸角 25o
V：高精度
DU：通用配對
J7：輕微預緊
4S：P4S高轉速精度，ISO 4級（相當于ABEC 7）
ML：
高轉速高精度角接觸軸承
E：
雙面非接觸式密封
7：
角接觸球軸承
19：
尺寸系列：19系列
00：
內徑：10 mm
H：
接觸角 25o
V：
高精度
DU：
通用配對
J7：
輕微預緊
4S：
P4S高轉速精度，ISO 4級（相當于ABEC 7）
NTN-SNR MLE71900HVDUJ74S軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 密封型式 | 非接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | ISO Class 4 |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR MLE71900HVDUJ74S軸承尺寸規格
| 密封雙聯角接觸球軸承，高精度 - 尺寸 | |
| d | 0.3937 in 10.000 mm |
| D | 0.8661 in 22.000 mm |
| B | 0.2362 in 6.000 mm |
| 2B | 0.4724 in 12.000 mm |
| r2 max | 0.0118 in 0.300 mm |
| r3 max | 0.0039 in 0.100 mm |
| 接觸角 | 25 o |
| d2 | 0.5236 in 13.300 mm |
| d3 | 0.5354 in 13.600 mm |
| D1 | 0.6772 in 17.200 mm |
| D4 | 0.7008 in 17.800 mm |

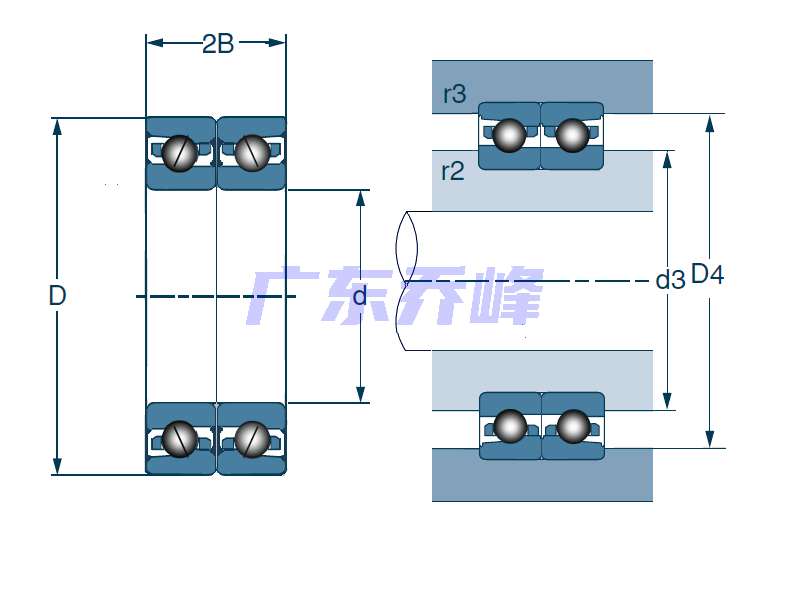

NTN-SNR MLE71900HVDUJ74S軸承尺寸圖
