NTN-SNR MLCH7011CVUJ74S軸承代號說明
M
L
C
H
7
0
1
1
C
V
U
J
7
4
S
ML：高轉速高精度角接觸軸承
CH：陶瓷球
7：角接觸球軸承
0：尺寸系列：10系列
11：內徑：55 mm
C：接觸角 17o
V：高精度
U：通用單列軸承
J7：輕微預緊
4S：P4S高轉速精度，ISO 4級（相當于ABEC 7）
ML：
高轉速高精度角接觸軸承
CH：
陶瓷球
7：
角接觸球軸承
0：
尺寸系列：10系列
11：
內徑：55 mm
C：
接觸角 17o
V：
高精度
U：
通用單列軸承
J7：
輕微預緊
4S：
P4S高轉速精度，ISO 4級（相當于ABEC 7）
NTN-SNR MLCH7011CVUJ74S軸承技術規格
| 類型 | 混合陶瓷角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 極限轉速-油潤滑 | 39650轉/分鐘 |
| 極限轉速-脂潤滑 | 28600轉/分鐘 |
| 精度 | ISO Class 4 |
| 結構 | 單列 |
| 預緊力 | 輕型 |
| 基本額定靜載荷 | 714 lbf 3200 N 3.20 kN |
| 基本額定動載荷 | 5243 lbf 23300 N 23.30 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR MLCH7011CVUJ74S軸承尺寸規格
| 單列混合陶瓷角接觸球軸承，高精度 - 尺寸 | |
| d | 2.1654 in 55.000 mm |
| D | 3.5433 in 90.000 mm |
| B | 0.7087 in 18.000 mm |
| r2 max | 0.0433 in 1.100 mm |
| r3 max | 0.0236 in 0.600 mm |
| 接觸角 | 17 o |
| a（負荷中心） | 0.7480 in 19.000 mm |
| d2 | 2.5787 in 65.500 mm |
| d3 | 2.6181 in 66.500 mm |
| D1 | 3.1299 in 79.500 mm |
| D4 | 3.2874 in 83.500 mm |
| D5 | 0.0669 in 2.7362 mm |
| E | 1.700 in 69.500 mm |
| 雙列寬度 | 1.4173 in 36.000 mm |
| 三列寬度 | 2.1260 in 54.000 mm |
| 四列寬度 | 2.8346 in 72.000 mm |

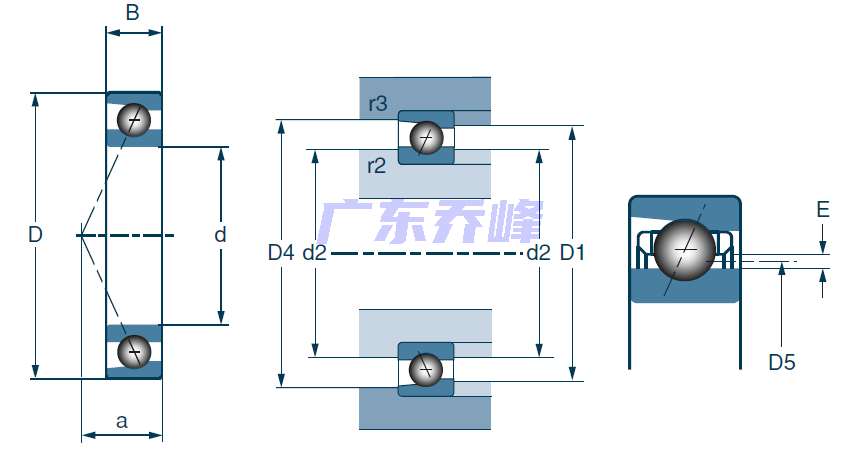

NTN-SNR MLCH7011CVUJ74S軸承尺寸圖
