NTN M1305GTV軸承代號說明
M
1
3
0
5
G
T
V
M：NTN BOWER產品，標準公制尺寸系列
1：寬度系列：01系列
3：尺寸系列：03系列
05：內徑：25 mm
G：外圈帶止動環槽
T：外圈內徑中帶雙擋邊
V：一體成型鋼保持架
M：
NTN BOWER產品，標準公制尺寸系列
1：
寬度系列：01系列
3：
尺寸系列：03系列
05：
內徑：25 mm
G：
外圈帶止動環槽
T：
外圈內徑中帶雙擋邊
V：
一體成型鋼保持架
NTN M1305GTV軸承技術規格
| 類型 | 帶滾子的外圈 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 一體成型，鋼質 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 8100 lbf 36000 N 36.00 kN |
| 基本額定動載荷 | 8900 lbf 39500 N 39.50 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN M1305GTV軸承尺寸規格
| 帶保持架和滾子的外圈,兩個擋圈&帶止動環槽 in外圈 O.D. - 尺寸 | |
| A | 1.3382 in 33.990 mm |
| D | 2.4409 in 62.000 mm |
| C | 2.1024 in 53.400 mm |
| W | 0.6693 in 17.000 mm |
| r | 0.0402 in 1.020 mm |
| D1 | 2.3469 in 59.610 mm |
| p | 0.0780 in 1.980 mm |
| g | 0.1252 in 3.180 mm |

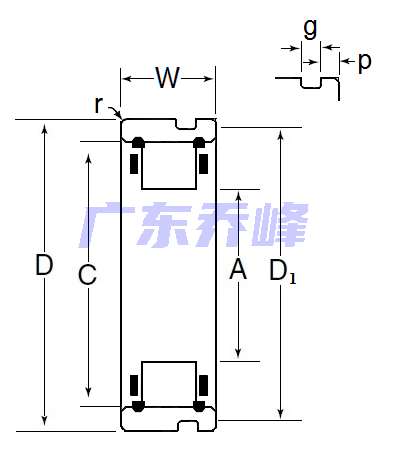

NTN M1305GTV軸承尺寸圖
