NTN M1209GEL軸承代號說明
M
1
2
0
9
G
E
L
M：NTN BOWER產品，標準公制尺寸系列
1：寬度系列：01系列
2：尺寸系列：02系列
09：內徑：45 mm
G：外圈帶止動環槽
E：外圈雙擋邊
L：復合鋼保持架
M：
NTN BOWER產品，標準公制尺寸系列
1：
寬度系列：01系列
2：
尺寸系列：02系列
09：
內徑：45 mm
G：
外圈帶止動環槽
E：
外圈雙擋邊
L：
復合鋼保持架

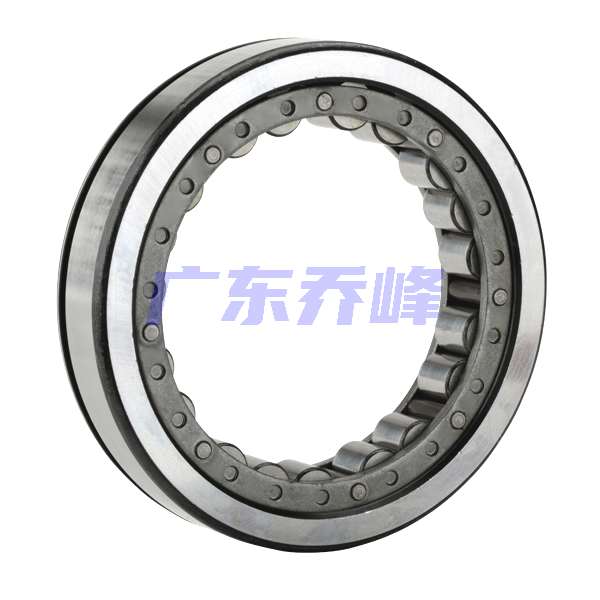

NTN M1209GEL軸承技術規格
| 類型 | 帶滾子的外圈 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 16900 lbf 75000 N 75.00 kN |
| 基本額定動載荷 | 14400 lbf 64000 N 64.00 kN |
| 附件 | 開式 |
| 重量 | 0.811 lb 0.368 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN M1209GEL軸承尺寸規格
| 帶保持架和滾子的外圈,兩個加強筋&帶止動環槽 in外圈 O.D. - 尺寸 | |
| A | 2.1858 in 55.520 mm |
| D | 3.3465 in 85.000 mm |
| C | 2.8272 in 71.810 mm |
| W | 0.7480 in 19.000 mm |
| r | 0.0402 in 1.020 mm |
| D1 | 3.2209 in 81.810 mm |
| p | 0.0780 in 1.980 mm |
| g | 0.1252 in 3.180 mm |

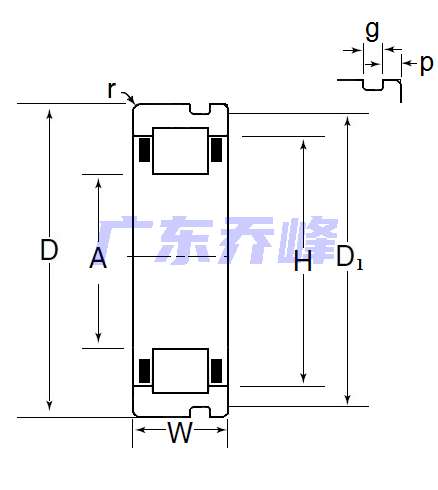

NTN M1209GEL軸承尺寸圖
